Khi nói đến điều khiển động cơ công nghiệp, độ chính xác, hiệu suất và hiệu quả chi phí là những yếu tố quan trọng trong việc xác định giải pháp phù hợp. Trong số các công nghệ tiên tiến dành cho điều khiển động cơ, bộ truyền động AC vector vòng đã trở thành lựa chọn phổ biến cho nhiều ngành công nghiệp. Bài viết này nhằm mục đích giải thích cách hoạt động của bộ truyền động AC vectơ vòng lặp, tập trung vào các nguyên tắc đằng sau nó, các chế độ điều khiển và những cân nhắc thực tế liên quan đến việc sử dụng nó. Hiểu cơ chế hoạt động của công nghệ truyền động này là điều cần thiết đối với bất kỳ ai muốn tối ưu hóa việc điều khiển động cơ trong các ứng dụng của mình.
Để đánh giá đầy đủ cách thức hoạt động của bộ truyền động AC vectơ vòng lặp, điều quan trọng trước tiên là phải nắm được các nguyên tắc cơ bản về điều khiển động cơ và tại sao cần có hệ thống điều khiển tiên tiến. Trong các hệ thống điều khiển động cơ truyền thống, có hai yếu tố chính: tốc độ của động cơ và mô-men xoắn mà nó tạo ra. Để đạt được hiệu suất tối ưu đòi hỏi phải quản lý hiệu quả cả hai yếu tố này, đó là lúc sự phức tạp của hệ thống điều khiển động cơ phát huy tác dụng.
Loại động cơ phổ biến nhất được sử dụng trong các ứng dụng công nghiệp là động cơ cảm ứng, dựa vào cảm ứng điện từ để chuyển đổi năng lượng điện thành năng lượng cơ học. Khi điều khiển những động cơ như vậy, các yếu tố chính cần quản lý là tốc độ và mô-men xoắn. Những yếu tố này có mối liên hệ với nhau, có nghĩa là việc điều chỉnh một yếu tố này sẽ tác động đến yếu tố kia. Ví dụ, việc tăng tốc độ của động cơ thường làm giảm mô-men xoắn, đặc biệt là khi có tải. Điều này làm cho việc kiểm soát tốc độ và mô-men xoắn chính xác trở nên cần thiết cho các ứng dụng yêu cầu vận hành trơn tru và hiệu suất ổn định.
Một trong những phương pháp điều khiển đơn giản nhất cho động cơ AC là điều khiển V/Hz, trong đó điện áp cung cấp cho động cơ tỷ lệ thuận với tần số. Mặc dù phương pháp này dễ thực hiện và tiết kiệm chi phí nhưng nó có những hạn chế đáng chú ý. Hạn chế đáng kể nhất là nó không có khả năng cung cấp mô-men xoắn ổn định ở tốc độ thấp. Khi động cơ chậm lại, nó sẽ mất công suất mô-men xoắn, điều này có thể gây khó khăn cho các quy trình đòi hỏi độ chính xác ở tốc độ thấp. Vì những lý do này, việc điều khiển V/Hz thường không đủ cho nhiều ứng dụng hiện đại đòi hỏi tính linh hoạt và hiệu suất cao hơn ở các tốc độ khác nhau.
Điều khiển véc tơ, thường được gọi là điều khiển hướng trường (FOC), là phương pháp điều khiển động cơ tiên tiến hơn nhằm giải quyết các hạn chế của điều khiển V/Hz. Nó cung cấp khả năng kiểm soát chính xác cả mô-men xoắn và từ trường của động cơ, mang lại hiệu suất nâng cao trên phạm vi tốc độ và tải rộng hơn.
Trong điều khiển véc tơ , dòng điện của động cơ được chia thành hai thành phần: dòng sinh ra mômen và dòng từ hóa. Hai thành phần này được điều khiển độc lập dọc theo trục dq. Trục d biểu thị dòng điện từ hóa, dòng này chịu trách nhiệm tạo ra từ trường của động cơ, trong khi trục q biểu thị dòng điện tạo ra mô-men xoắn, góp phần trực tiếp vào lực quay của động cơ. Bằng cách tách hai dòng điện này, điều khiển véc tơ cho phép quản lý chính xác mô-men xoắn và tốc độ của động cơ mà không ảnh hưởng đến hiệu suất ở tốc độ thấp hơn.
Một điểm khác biệt chính trong điều khiển véc tơ là có sử dụng phản hồi từ động cơ hay không. Trong điều khiển véc tơ vòng kín, một bộ mã hóa được gắn vào động cơ để liên tục theo dõi tốc độ và vị trí của nó, cho phép điều chỉnh hệ thống điều khiển theo thời gian thực. Vòng phản hồi này cung cấp khả năng kiểm soát có độ chính xác cao nhưng làm tăng thêm độ phức tạp và chi phí.
Ngược lại, điều khiển vectơ không cảm biến (hoặc điều khiển vectơ vòng hở), như được thấy trong các bộ điều khiển vectơ vòng lặp AC, loại bỏ sự cần thiết của bộ mã hóa. Thay vào đó, bộ truyền động sử dụng thuật toán để ước tính hiệu suất của động cơ dựa trên các thông số động cơ được xác định trước. Trong khi điều này làm giảm độ phức tạp và chi phí của hệ thống, nó vẫn duy trì hiệu suất cao và khả năng điều khiển đáng tin cậy, làm cho bộ truyền động AC vector vòng trở thành một lựa chọn hấp dẫn cho nhiều ứng dụng.
Bộ điều khiển vectơ vòng lặp AC hoạt động theo nguyên tắc điều khiển vectơ vòng hở. Thay vì dựa vào phản hồi của bộ mã hóa để điều chỉnh hiệu suất của động cơ, bộ truyền động sử dụng thuật toán để ước tính hành vi của động cơ. Quá trình bắt đầu bằng việc phân tích các thông số điện của động cơ, bao gồm điện áp, dòng điện và tần số. Sau đó, bộ truyền động sẽ điều chỉnh đầu vào điều khiển của động cơ dựa trên dữ liệu này, cung cấp khả năng kiểm soát mô-men xoắn và tốc độ chính xác.
Ưu điểm chính của bộ truyền động AC vector vòng là khả năng duy trì hiệu suất cao mà không yêu cầu các thiết bị phản hồi đắt tiền như bộ mã hóa. Bộ truyền động sử dụng các thuật toán tiên tiến để ước tính tốc độ và vị trí của động cơ, ngay cả khi không có dữ liệu thời gian thực từ chính động cơ. Bằng cách liên tục điều chỉnh các tham số điều khiển của động cơ dựa trên những ước tính này, bộ truyền động AC vectơ vòng lặp có thể đạt được hoạt động trơn tru, hiệu quả trên nhiều tốc độ.
Luồng điều khiển cơ bản trong bộ truyền động AC vectơ vòng lặp có thể được chia thành một số bước chính:
Đầu vào thông số động cơ : Biến tần nhận các thông số động cơ ban đầu (chẳng hạn như công suất định mức, điện áp và tốc độ).
Ước tính dữ liệu : Biến tần ước tính tốc độ và vị trí hiện tại của động cơ dựa trên dữ liệu đầu vào và các thuật toán bên trong của nó.
Điều chỉnh điều khiển : Dựa trên những ước tính này, bộ truyền động sẽ điều chỉnh điện áp và tần số cung cấp cho động cơ để duy trì hiệu suất tối ưu.
Giám sát liên tục : Biến tần tiếp tục giám sát và điều chỉnh đầu vào điều khiển để đảm bảo hoạt động trơn tru dưới các tải và tốc độ khác nhau.
Luồng điều khiển này đảm bảo động cơ hoạt động hiệu quả, ngay cả trong những điều kiện khó khăn mà không cần hệ thống phản hồi phức tạp.

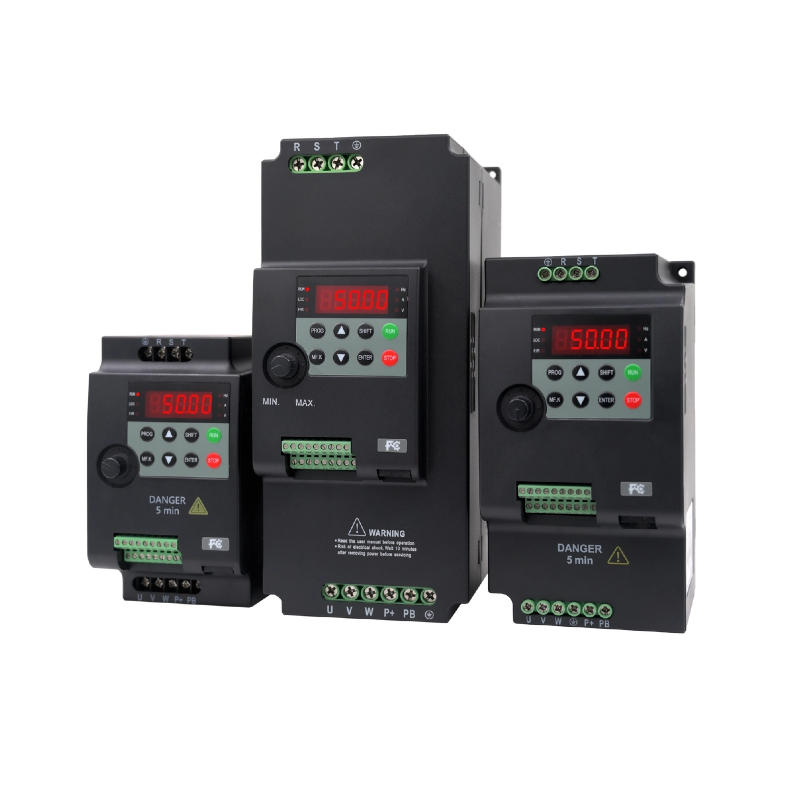

Dòng FC100E của Janson Controls là một ví dụ hoàn hảo về bộ truyền động AC vector vòng mang lại sự linh hoạt trong điều khiển động cơ. Biến tần hỗ trợ cả chế độ vectơ vòng hở và chế độ V/F, cho phép người dùng chọn chiến lược điều khiển thích hợp nhất cho ứng dụng cụ thể của mình.
Ở chế độ vectơ vòng hở, dòng FC100E sử dụng điều khiển vectơ không cảm biến để điều chỉnh tốc độ và mô-men xoắn của động cơ. Chế độ này lý tưởng cho các ứng dụng cần điều khiển chính xác nhưng không yêu cầu phản hồi bộ mã hóa. Mặt khác, chế độ V/F là phương pháp điều khiển đơn giản hơn, điều chỉnh điện áp và tần số của động cơ để điều chỉnh tốc độ. Mặc dù kém chính xác hơn điều khiển véc tơ, chế độ V/F vẫn là giải pháp đáng tin cậy và tiết kiệm chi phí cho nhiều ứng dụng cơ bản.
Dòng FC100E được thiết kế để xử lý nhiều điều kiện hoạt động khác nhau. Nó cung cấp khả năng quá tải 150% trong 1 phút và 180% trong 2 giây, đảm bảo rằng động cơ có thể xử lý nhu cầu tăng đột biến trong thời gian ngắn mà không ảnh hưởng đến hiệu suất. Tính năng này làm cho dòng FC100E đặc biệt phù hợp với các ứng dụng có nhu cầu cao đòi hỏi sự cân bằng giữa tính linh hoạt và độ tin cậy.
Khi sử dụng bộ truyền động AC vectơ vòng, cần xem xét một số yếu tố thực tế để đảm bảo hiệu suất tối ưu và độ tin cậy lâu dài.
Để đảm bảo biến tần hoạt động tối ưu, điều quan trọng là phải thiết lập đúng các thông số động cơ. Dòng FC100E bao gồm tính năng tự động điều chỉnh giúp tự động phát hiện và cấu hình các thông số chính của động cơ. Tính năng này giúp đơn giản hóa việc thiết lập và đảm bảo động cơ hoạt động ở hiệu suất cao nhất.
Điều cần thiết là phải khớp các thông số kỹ thuật của động cơ với thông số kỹ thuật của bộ truyền động để tránh hoạt động kém hiệu quả hoặc hư hỏng. Dòng FC100E được thiết kế để hoạt động với nhiều loại động cơ, giúp nó có khả năng thích ứng với nhiều ứng dụng công nghiệp khác nhau.
Khi lắp đặt bộ truyền động AC vector vòng, hãy đảm bảo rằng môi trường phù hợp cho hoạt động của bộ truyền động, bao gồm cả việc kiểm soát nhiệt độ và thông gió thích hợp. Ổ đĩa cũng phải được kết nối với hệ thống dây điện và cơ chế bảo vệ thích hợp để tránh hư hỏng do tăng điện hoặc các sự cố về điện khác. Ngoài ra, hãy đảm bảo khả năng tương thích với các giao diện truyền thông như RS485 hoặc Modbus để tích hợp vào các hệ thống tự động hóa phức tạp hơn.
Tóm lại, bộ truyền động AC vector vòng cung cấp một giải pháp hiệu quả, tiết kiệm chi phí để điều khiển động cơ chính xác trong các ứng dụng công nghiệp. Bằng cách sử dụng điều khiển vectơ vòng hở, bộ truyền động AC vectơ vòng lặp mang lại mô-men xoắn, điều chỉnh tốc độ và hiệu suất cao mà không cần phản hồi bộ mã hóa. Với các chế độ điều khiển linh hoạt và tích hợp dễ dàng, đây là lựa chọn lý tưởng cho các ứng dụng từ máy bơm đến băng tải. Nếu bạn đang tìm kiếm bộ truyền động AC vector vòng đáng tin cậy cho nhu cầu điều khiển động cơ của mình thì dòng FC100E của Janson Controls là một lựa chọn tuyệt vời.
Để biết thêm thông tin hoặc yêu cầu báo giá, vui lòng liên hệ với chúng tôi ngay hôm nay và tìm hiểu cách biến tần AC của chúng tôi có thể nâng cao hệ thống điều khiển động cơ của bạn.
1. Sự khác biệt giữa điều khiển véc tơ vòng hở và vòng kín là gì?
Điều khiển vectơ vòng hở không yêu cầu phản hồi của bộ mã hóa, dựa vào thuật toán để ước tính hiệu suất động cơ. Điều khiển vòng kín sử dụng dữ liệu thời gian thực từ bộ mã hóa để điều chỉnh hiệu suất động cơ liên tục.
2. Dòng FC100E có thể xử lý các ứng dụng tốc độ cao không?
Có, dòng FC100E cung cấp khả năng kiểm soát mô-men xoắn và tốc độ chính xác cho nhiều ứng dụng, đảm bảo hiệu suất đáng tin cậy ngay cả ở tốc độ cao.
3. Những ngành công nghiệp nào được hưởng lợi từ việc sử dụng bộ truyền động AC vector vòng?
Các ngành công nghiệp như sản xuất, HVAC, xử lý nước và tự động hóa được hưởng lợi từ bộ truyền động AC vectơ vòng lặp, đặc biệt đối với các ứng dụng yêu cầu kiểm soát tốc độ và mô-men xoắn nhất quán.
4. Tính năng auto-tune ở dòng FC100E hoạt động như thế nào?
Tính năng tự động điều chỉnh tự động phát hiện và cấu hình các thông số của động cơ, đảm bảo hiệu suất tối ưu mà không cần thiết lập thủ công.
