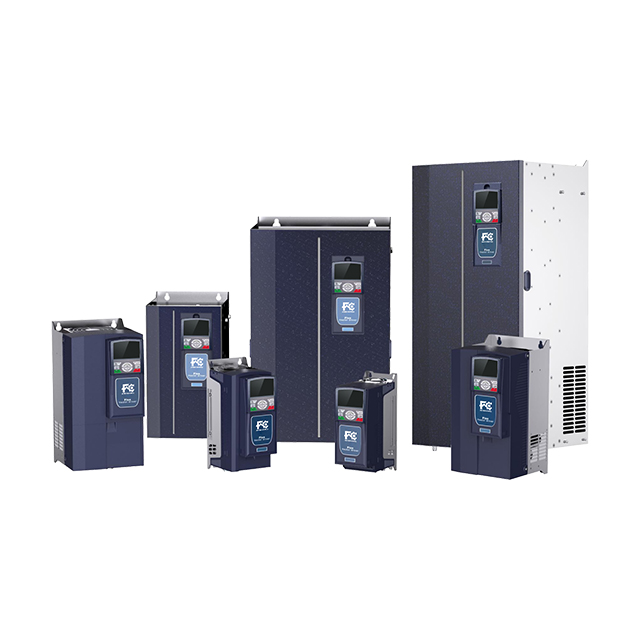

FC290
Janson Controls
| Người mẫu | Công suất định mức (kW) | đầu ra | đầu vào | Kích thước (mm) H*W*D | |
| Năng lực quá tải | Xếp hạng hiện tại | Xếp hạng hiện tại | |||
| 3 pha đầu vào và đầu ra 3 pha 220V (-15% ~+15% dung sai) | |||||
| 2T0.4GB | 0.4 | 150%/1 phút 180%/5 giây | 2.1 | 2.4 | 203*77.7*145.8 |
| 2T0,75GB | 0.75 | 3.8 | 4.6 | ||
| 2T1.5GB | 1.5 | 7.2 | 9.0 | ||
| 2T2.2GB | 2.2 | 9 | 11 | ||
| 2T4.0G(B) | 4 | 13 | 17 | 235*93*145 | |
| 2T5.5G(B) | 5.5 | 25 | 32 | 282,5*142*187 | |
| 2T7.5G(B) | 7.5 | 32 | 41 | ||
| 2T11G(B) | 11 | 45 | 59 | 305*150*202 | |
| 2T15GB | 15 | 60 | 57 | 330*180*208.5 | |
| 2T18.5G | 18 | 75 | 69 | 380,5*268*246 | |
| 2T22G | 22 | 91 | 90 | 500*307*255 | |
| 2T30G | 30 | 112 | 106 | ||
| 2T37G | 37 | 150 | 141 | ||
| 2T45G | 45 | 176 | 164 | 650*300*270 | |
| 2T55G | 55 | 210 | 201 | 680*310*320 | |
| 1 pha đầu vào và đầu ra 3 pha 220V (-15% ~+15% dung sai) | |||||
| 2S0.4G(B) | 0.4 | 150%/1 phút 180%/5 giây | 2.3 | 5.4 | 203*77.7*145.8 |
| 2S0,75G(B) | 0.75 | 4 | 8.2 | ||
| 2S1.5G(B) | 1.5 | 7 | 14 | ||
| 2S2.2GB | 2.2 | 9.6 | 23 | ||
| 2S4.0GB | 4 | 13 | 32 | 235*93*145 | |
| 3 pha đầu vào và đầu ra 3 pha 380V (-15% ~+15% dung sai) | |||||
| 4T0,75G/1,5PB | 0,75/1,5 | G型机: 150%/1phút 180%/5s P型机: 120%/1phút 150%/5s | 2.1 | 2.4 | 203*77.7*145.8 |
| 4T1.5G/2.2PB | 1,5/2.2 | 3.8 | 4 | ||
| 4T2.2G/4.0PB | 2.2/4.0 | 5.1 | 5.8 | ||
| 4T4.0G/5.5PB | 4.0/5.5 | 9/13 | 10.5 | 235*93*145 | |
| 4T5.5G/7.5PB | 5,5/7.5 | 13/17 | 14.6 | ||
| 4T7.5G/11PB | 7,5/11 | 17/25 | 20.5 | 282,5*142*187 | |
| 4T11G/15PB | 11/15 | 25/32 | |||
| 4T15G/18.5PB | 15/18.5 | 32/37 | 35 | 305*150*202 | |
| 4T18.5G/22PB | 18,5/22 | 37/45 | 38.5 | ||
| 4T22G/30PB | 22/30 | 45/60 | 46.5 | 330*180*208.5 | |
| 4T30G/37P | 30/37 | 60/75 | 62 | 418*240*248 | |
| 4T37G/45P | 37/45 | 75/91 | 76 | ||
| 4T45G/55P | 45/55 | 91/112 | 92 | 500*307*255 | |
| 4T55G/75P | 55/75 | 112/150 | 113 | ||
| 4T75G/90P | 75/90 | 150/176 | 157 | 650*300*270 | |
| 4T90G/110P | 90/110 | 176/210 | 180 | ||
| 4T110G/132P | 110/132 | 210/253 | 214 | 680*310*320 | |
| 4T132G/160P | 132/160 | 253/304 | 214 | 720*425*326 | |
| 4T160G/185P | 160/185 | 304/340 | 256 | ||
| 4T185G/200P | 185/200 | 340/377 | 350 | 946*335*537 | |
| 4T200G/220P | 200/220 | 377/426 | 385 | ||
| 4T220G/250P | 220/250 | 426/465 | 430 | ||
| 4T250G/280P | 250/280 | 465/520 | 468 | 986*340*585 | |
| 4T315G/355P | 280/315 | 520/585 | 525 | 1140*340*585 | |
| 4T280G/315P | 315/355 | 585/650 | 590 | ||
| 4T355G/400P | 355/400 | 650/725 | 665 | 1058*700*412 | |
| 4T400G/450P | 400/450 | 725/800 | 785 | 1264*800*483 | |
| 4T450G/500P | 450/500 | 800/860 | 883 | ||
| 4T500G/560P | 500/560 | 860/950 | 950 | 1700*900*510 | |
| 4T560G/630P | 560/630 | 950/1140 | 1000 | ||
| 4T630G | 630 | 1140/1300 | 1140 | ||
| 4T710G | 710 | 1300/1500 | 1315/1525 | 1800*1200*500 | |
| 4T800G | 800 | 1500 | 1525 | ||
| Dự án | Thông số kỹ thuật | ||
| Chức năng cơ bản | |||
| Tần số tối đa | Điều khiển véc tơ: 0~599Hz; Điều khiển V/F: 0~599Hz. | ||
| Tần số sóng mang | Tần số sóng mang có thể được điều chỉnh tự động từ 0,5kHz đến 16kHz tùy theo đặc tính tải. | ||
| Độ phân giải tần số đầu vào | Cài đặt kỹ thuật số: 0,01Hz | ||
| Phương pháp kiểm soát | Điều khiển vectơ cảm biến tốc độ (SVC) | ||
| Mô-men xoắn kéo vào | Máy loại G: 0,5Hz/150%(SVC); Máy loại P 0HZ/180%(FVC) : 0,5Hz/100% | ||
| Phạm vi tốc độ | 1: 100 (SVC) 1: 1000 (FVC) | ||
| Độ chính xác giữ tốc độ | ± 0,5%(SVC) ± 0,02%(FVC) | ||
| Độ chính xác kiểm soát mô -men xoắn | ±5%(FVC) | ||
| Năng lực quá tải | Máy loại G Máy loại P | Dòng định mức 150% trong 60 giây Dòng định mức 120% trong 60 giây | Dòng định mức 180% trong 5 giây Dòng định mức 150% trong 5 giây |
| Nâng mô-men xoắn | Tự động tăng mô-men xoắn; mô-men xoắn bằng tay tăng 0,1% ~ 30,0% | ||
| Đường cong V/F | Ba loại: tuyến tính; đa điểm; Đường cong V/F công suất thứ N | ||
| Tách V/F | Hai phương pháp: tách toàn bộ, tách một phần | ||
| Đường cong tăng tốc-giảm tốc | Phương pháp tăng/giảm tốc tuyến tính hoặc đường cong chữ S với bốn khoảng thời gian tăng/giảm tốc. Phạm vi thời gian tăng tốc và giảm tốc 0,0s ~ 6500,0s | ||
| Phanh phun DC | Tần số hãm DC: 0,00Hz~ thời gian hãm tần số tối đa: 0,0s ~ 36,0s Dòng tác động phanh: 0,0%~100,0% | ||
| Điều khiển điện tử | Dải tần số chấm: 0,00Hz ~ 50,00Hz. Thời gian tăng tốc và giảm tốc: 0,0s~6500,0s. | ||
| PLC đơn giản/Vận hành đa tốc độ | Hỗ trợ tới 16 phân đoạn tốc độ thông qua PLC tích hợp hoặc thiết bị đầu cuối điều khiển | ||
| PID tích hợp | Một hệ thống điều khiển vòng kín để kiểm soát quá trình có thể được thực hiện dễ dàng. | ||
| Điều chỉnh điện áp tự động | Tự động duy trì điện áp đầu ra không đổi khi điện áp lưới thay đổi | ||
| Kiểm soát tốc độ dòng chảy quá điện áp và quá dòng | Tự động giới hạn dòng điện và điện áp trong quá trình vận hành để ngăn chặn các sự cố quá dòng và quá áp thường xuyên | ||
| Giới hạn tốc độ nhanh | Hạn chế tối đa các lỗi quá dòng để đảm bảo driver hoạt động bình thường. | ||
| Giới hạn mô-men xoắn và kiểm soát | Máy đào có tính năng tự động giới hạn mô-men xoắn trong quá trình vận hành để tránh hiện tượng vấp quá dòng thường xuyên và chế độ vectơ vòng kín cho phép điều khiển mô-men xoắn. | ||
| Tính năng vận hành được cá nhân hóa | |||
| Hiệu suất tuyệt vời | Điều khiển động cơ không đồng bộ và đồng bộ bằng công nghệ điều khiển vectơ dòng điện hiệu suất cao | ||
| Dừng lại mà không dừng lại | Trong thời gian mất điện tạm thời, bộ điều khiển duy trì hoạt động ngắn hạn thông qua năng lượng phản hồi tải. | ||
| Giới hạn tốc độ nhanh | Ngăn chặn ổ đĩa thường xuyên gặp lỗi quá dòng | ||
| IO được phát minh | Năm nhóm DIDO ảo, điều khiển logic đơn giản | ||
| Kiểm soát thời gian | Chức năng kiểm soát thời gian: L đặt phạm vi thời gian 0,0 phút ~ 6500,0 phút | ||
| Chuyển mạch đa động cơ | Các thông số động cơ của hai nhóm cho phép chuyển đổi điều khiển giữa hai động cơ. | ||
| Bảo vệ quá nhiệt động cơ | Thẻ mở rộng quá nhiệt động cơ tùy chọn chấp nhận đầu vào từ cảm biến nhiệt độ động cơ | ||
| Hỗ trợ đa bộ mã hóa | Hỗ trợ bộ mã hóa vi sai, bộ thu mở và các loại khác | ||
| Nguồn lệnh | Bảng điều khiển, thiết bị đầu cuối điều khiển và cổng giao tiếp nối tiếp đều được thiết lập. Bạn có thể chuyển đổi nguồn lệnh thông qua nhiều phương pháp. | ||
| Nguồn tần số | 10 nguồn tần số: kỹ thuật số, điện áp analog, dòng điện analog, xung và cổng nối tiếp. Có thể chuyển đổi theo nhiều cách. | ||
| Nguồn tần số phụ trợ | 10 loại nguồn tần số phụ trợ. Nó có thể linh hoạt thực hiện tinh chỉnh tần số phụ và tổng hợp tần số. | ||
| Đầu vào đầu vào | tiêu chuẩn Năm đầu vào kỹ thuật số (DIl đến DI5), vớiDI5 hỗ trợ đầu vào xung tốc độ cao lên đến 100kHz (phải chỉ định model trong khi đặt hàng) Hai đầu vào analog (AI1~AI2):AI1 chỉ hỗ trợ đầu vào điện áp 0~10V, trong khi AI2 hỗ trợ đầu vào điện áp 0~10V hoặc dòng điện 4~20mA. Khả năng mở rộng: 5 đầu vào kỹ thuật số (DI6~DI10) Một đầu vào tương tự (Al3) hỗ trợ đầu vào điện áp 10 đến + 10V và cảm biến PT100/PT1000 (có thể định cấu hình) | ||
| Đầu ra thiết bị đầu ra | tiêu chuẩn 1 trạm đầu ra kỹ thuật số (DO1)1 trạm đầu ra rơle (TA1-TB1-TC1)Một trạm đầu ra analog (AOl) hỗ trợ đầu ra dòng điện 0~10mA và 0~20mA Khả năng mở rộng: Một trạm đầu ra analog (AO2) hỗ trợ dòng điện 0~20mA hoặc đầu ra điện áp 0-10V Hai trạm đầu ra rơle (TA2-TB2-TC2 toTA3-TB3-TC3) | ||
| Điều khiển | |||
| Thiết bị đầu cuối truyền thông RS485 | Giao diện truyền thông RS485 có hỗ trợ giao thức truyền thông nô lệ Modbus-RTU | ||
| Bàn phím và hiển thị thao tác | |||
| Bàn phím hiển thị kép LED | Theo dõi các thông số trạng thái của biến tần. | ||
| Khóa nút và lựa chọn chức năng | Khóa một số hoặc tất cả các phím và xác định phạm vi hoạt động của các phím cụ thể. để ngăn chặn hoạt động ngẫu nhiên | ||
| Chức năng phòng thủ | Shanghai Electric Motor phát hiện ngắn mạch, bảo vệ mất pha cho đầu vào/đầu ra, bảo vệ quá dòng, bảo vệ quá áp, bảo vệ thấp áp, bảo vệ quá nhiệt và bảo vệ quá tải. | ||
| Thêm phụ kiện | Mô-đun phanh, card mở rộng IO, card mở rộng giao tiếp, card mở rộng bus, card mở rộng PG. | ||
| Môi trường | |||
| Vị trí sử dụng | Trong nhà, tránh ánh nắng trực tiếp, không bụi, khí ăn mòn, khí dễ cháy, sương dầu, hơi nước, nước nhỏ giọt hoặc muối. | ||
| Trên mực nước biển | Dưới 1000m | ||
| Nhiệt độ môi trường | -10'C đến +40'C(khi nhiệt độ môi trường dao động từ 40'C đến 50°C, sử dụng ở công suất giảm)) | ||
| Độ ẩm | Ít hơn 95% RH, không có giọt ngưng tụ | ||
| Rung | Dưới 5,9m/(s~2)(0,6g) | ||
| Nhiệt độ lưu trữ | -20oC~+ 60°C | ||
| Chuyển mạch đa động cơ | Các thông số động cơ của hai nhóm cho phép chuyển đổi điều khiển giữa hai động cơ. | ||
