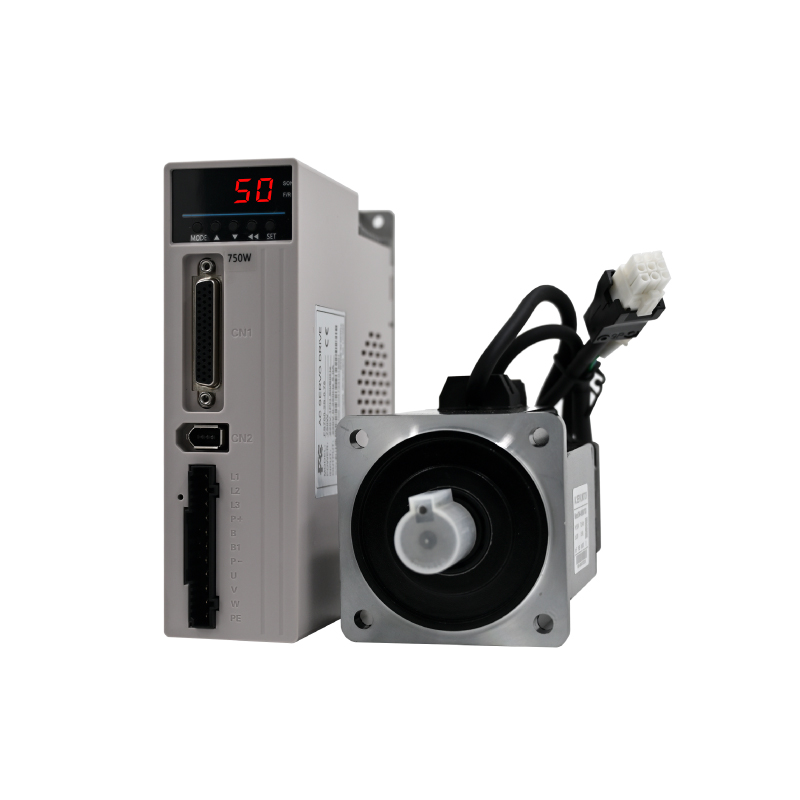

Tính năng sản phẩm
1. Băng thông vòng lặp tốc độ lên tới 2kHz
2. Độ chính xác phản hồi của bộ mã hóa lên tới 23 bit, nghĩa là độ phân giải 8388608
3. Ứng dụng của bộ mã hóa giá trị tuyệt đối có thể lưu công tắc giới hạn và công tắc gốc, đồng thời giảm điểm lỗi, nó thuận tiện cho hệ thống dây điện
4. Theo các tiêu chuẩn an toàn quốc tế, động cơ đã đạt đến cấp độ bảo vệ cao, và nó an toàn và đáng tin cậy để sử dụng
5. Sản phẩm thuận tiện và dễ sử dụng: nhanh, chính xác, thuận tiện và dễ sử dụng
Lựa chọn sản phẩm
| Mục số | Động cơ (kW) | Dòng điện định mức động cơ (a) | Mô -men xoắn định mức (NM) | Tốc độ định mức (RPM) | Điện áp (V) | Mô hình động cơ | Modle ổ đĩa servo | GW (kg) |
| 40 mặt bích | 0.1 | 1 | 0.32 | 3000 | 220 | DM4-W04M01S30 | FS700-2S-0.1 | 2.5 |
| 60 mặt bích | 0.2 | 1.4 | 0.64 | 3000 | 220 | DM4-W06M02S30 | FS700-2S-0.2 | 2.5 |
| 0.4 | 2.8 | 1.27 | 3000 | 220 | DM4-W06M04S30 | FS700-2S-0.4 | 3 | |
| 80 mặt bích | 0.75 | 4.6 | 2.39 | 3000 | 220 | DM4-W08M07S30 | FS700-2S-0,75 | 4 |
| 1 | 5.5 | 3.2 | 3000 | 220 | DM4-W08M10S30 | FS700-2S-1.0 | 4 | |
| 130 mặt bích | 1.3 | 6.8 | 5.4 | 2500 | 220 | DM4-W13L13S25 | FS700-2S-1.3 | 7.5 |
| 130 mặt bích | 1.5 | 6.8 | 6 | 2500 | 220 | DM4-W13L15S25 | FS700-2S-1.5 | 7.3 |
| 2.3 | 9.5 | 8.3 | 2500 | 220 | DM4-W13L22S25 | FS700-2T-2.3 | 8.8 | |
| 2.3 | 9.5 | 15 | 1500 | 220 | DM4-13M23S15 | FS700-2T-2.3 | 14.76 | |
| 3 | 12 | 11.5 | 2500 | 220 | DM4-W13L30S25 | FS700-2T-3.0 | 9.86 | |
| 3.8 | 13.5 | 15 | 2500 | 220 | DM4-13M38S25 | FS700-2T-3.8 | 13.86 | |
| 180 mặt bích | 3 | 12 | 19 | 1500 | 220 | DP4-18M30S15 | FS700-2T-3.0 | 19.64 |
Tham số kỹ thuật
| Dự án | Đặc điểm kỹ thuật | ||
| Chế độ điều khiển tham số cơ bản | Cung cấp điện | 2S/2T | Pha đơn/ba pha AC220V ± 15%, 50/60Hz. |
| 4T | Ba pha AC380V ± 15%, 50/60Hz. | ||
| Xếp hạng hiện tại | AC220V | 1.6 ~ 14A, để biết chi tiết, xem trình điều khiển năng lượng tương ứng. | |
| AC380V | 3 ~ 30A (để biết chi tiết, xem trình điều khiển nguồn tương ứng). | ||
| Chế độ điều khiển | Kiểm soát vị trí, kiểm soát tốc độ, kiểm soát mô -men xoắn. | ||
| Độ phân giải bộ mã hóa | Bộ mã hóa tuyệt đối 17 bit (131072Impulse/Revolution) | ||
| Phản ứng băng thông tốc độ | 500Hz trở lên | ||
| Điện trở chảy máu | Tích hợp/bên ngoài (cho tải trọng quán tính lớn liên tục, tham khảo thông số kỹ thuật lựa chọn điện trở phanh bên ngoài) | ||
| Chức năng bảo vệ | Quá điện áp, quá điện áp, quá dòng, quá mức, quá tải, trình điều khiển quá nóng, lỗi bộ mã hóa, độ lệch quá mức, v.v. | ||
| Sử dụng quán tính tải | Ít hơn 10 lần quán tính động cơ | ||
| Phương thức cài đặt tham số | Đầu vào bàn phím cục bộ, Tải xuống phần mềm PC, 485 Viết liên lạc | ||
| Cấu hình tín hiệu | Kiểm soát đầu vào | Tần số xung tối đa | Đầu vào chênh lệch lên tới 500kpps, mở đầu vào thu thập 200kpps |
| Điều khiển đầu ra | Phương pháp đầu vào xung | Xung+hướng | |
| Đầu vào xung | Tỷ lệ bánh răng điện tử | 1 ~ 32767/1 ~ 32767 | |
| Đầu vào tương tự | Hai đầu vào tương tự (cài đặt tốc độ hoặc mô -men xoắn tùy chọn) | ||
| Đầu ra xung | Không có đầu ra phản hồi bộ mã hóa | ||
| Giao diện giao tiếp | RS485 (Giao thức Modbus-RTU) | ||
| Công suất E24V | Nội bộ 24V Nguồn cung cấp đầu ra tối đa 100mA | ||
| Sức mạnh 5V | Nguồn điện 24V nội bộ sản lượng tối đa 200MA | ||
| Môi trường | Nhiệt độ | Nhiệt độ làm việc: 0-45 Nhiệt độ lưu trữ: -20-80 (không đóng băng) | |
| Độ ẩm | Làm việc/lưu trữ ≤90%rh (không ngưng tụ) | ||
| Mức IP | IP20 | ||
| Độ cao | Độ cao ＜ 1000m | ||
| Rung động | Rung động từ 4,5m/s², 10 ~ 60Hz (không được phép làm việc tại điểm cộng hưởng.) | ||
