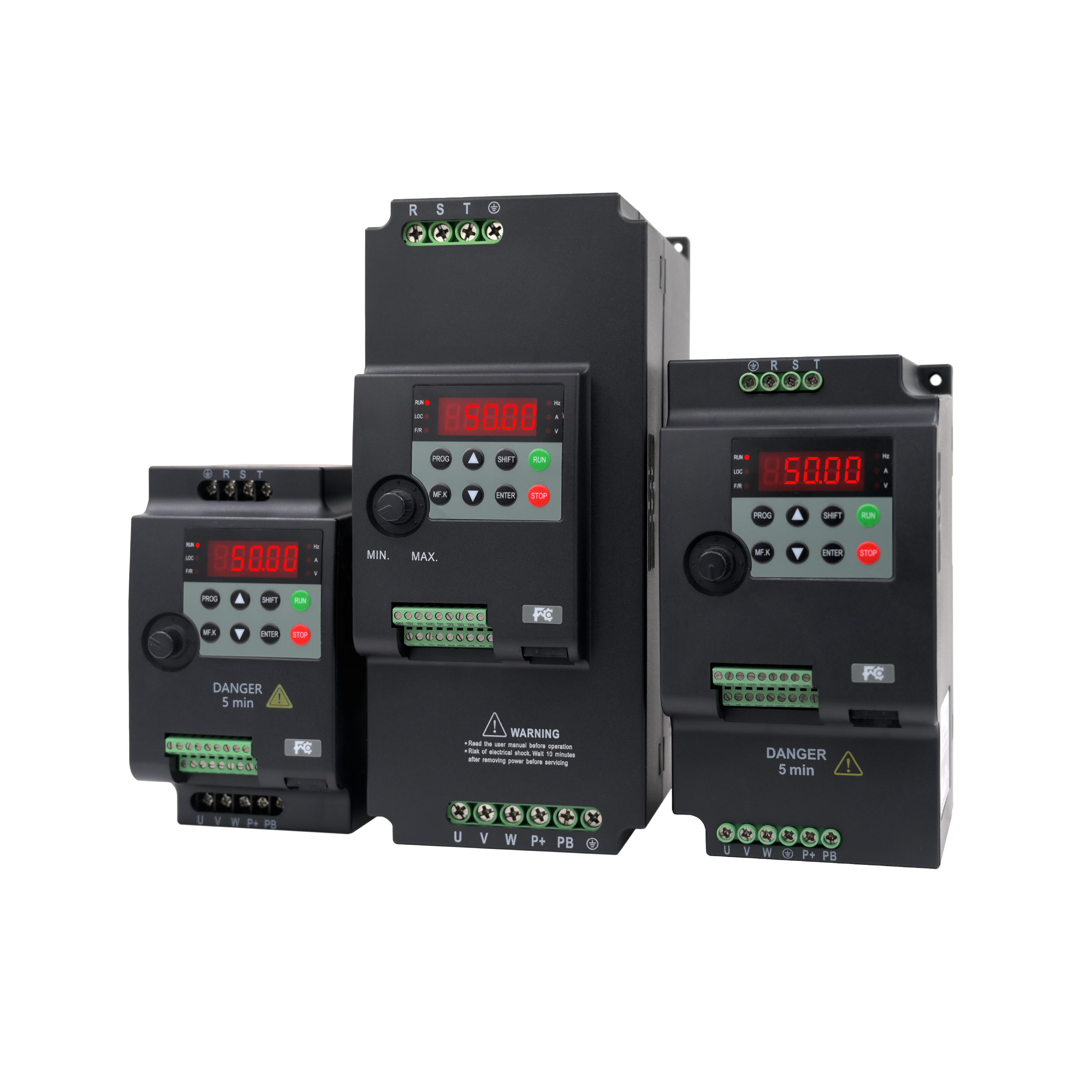

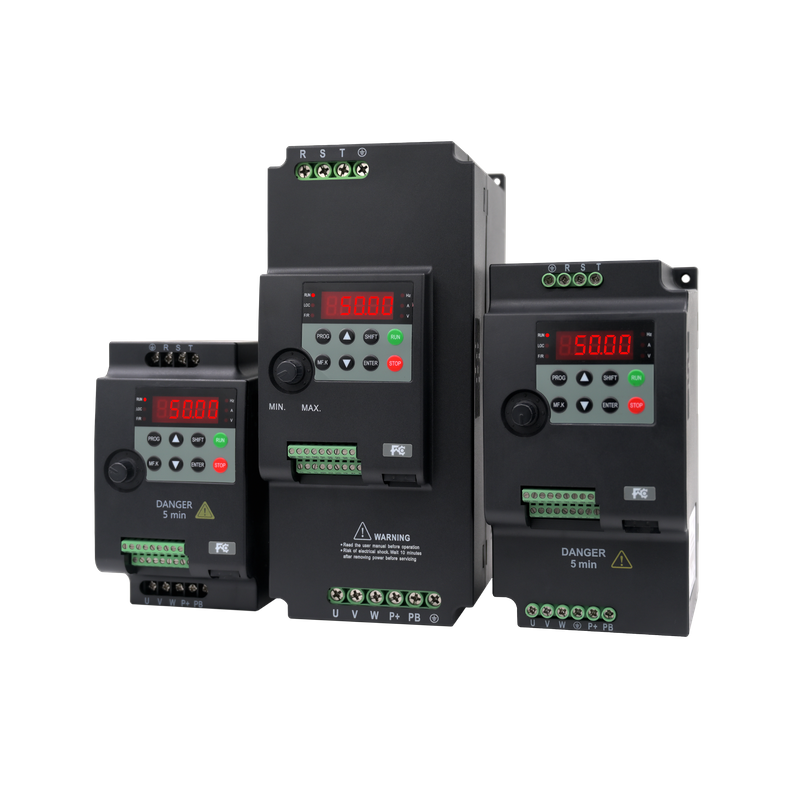

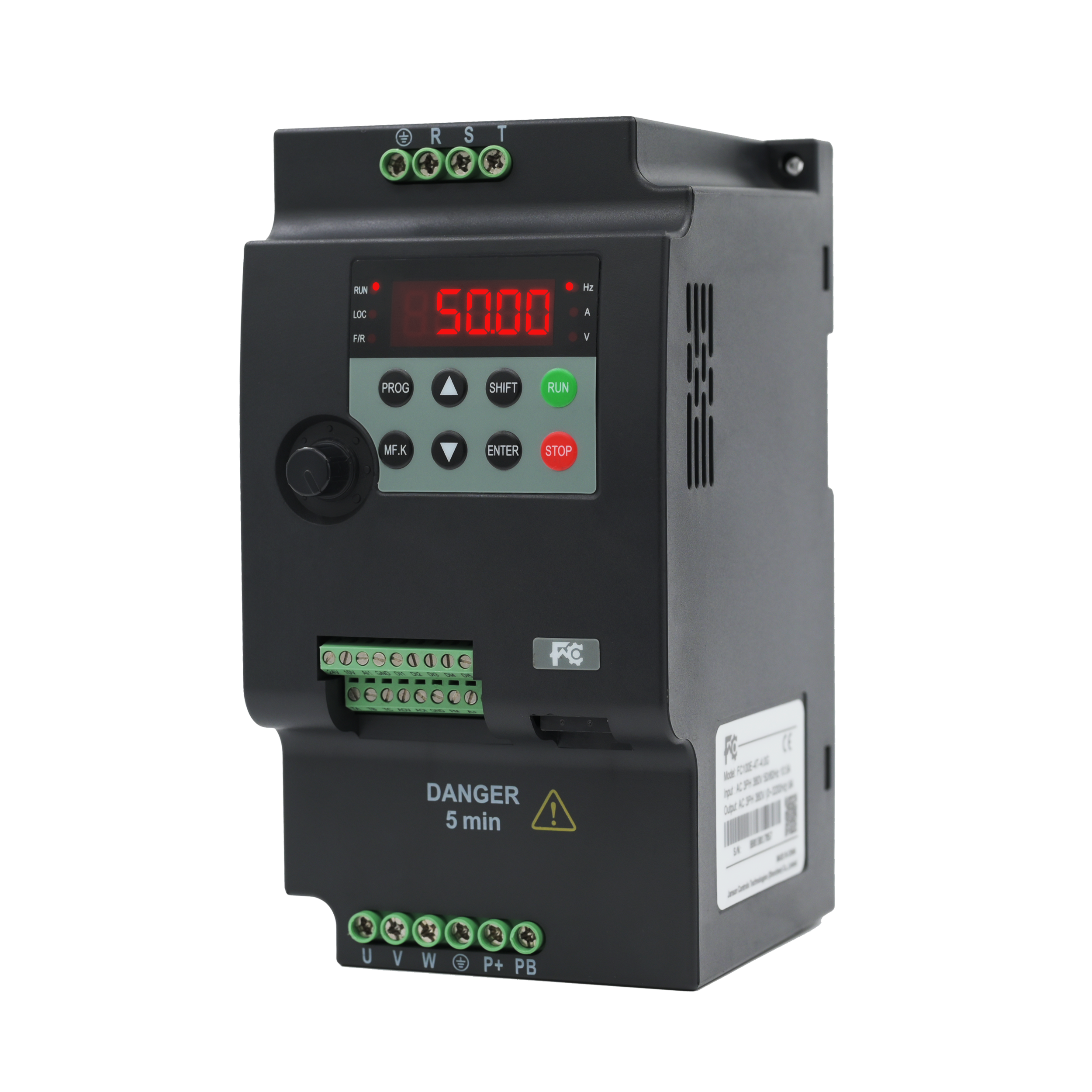

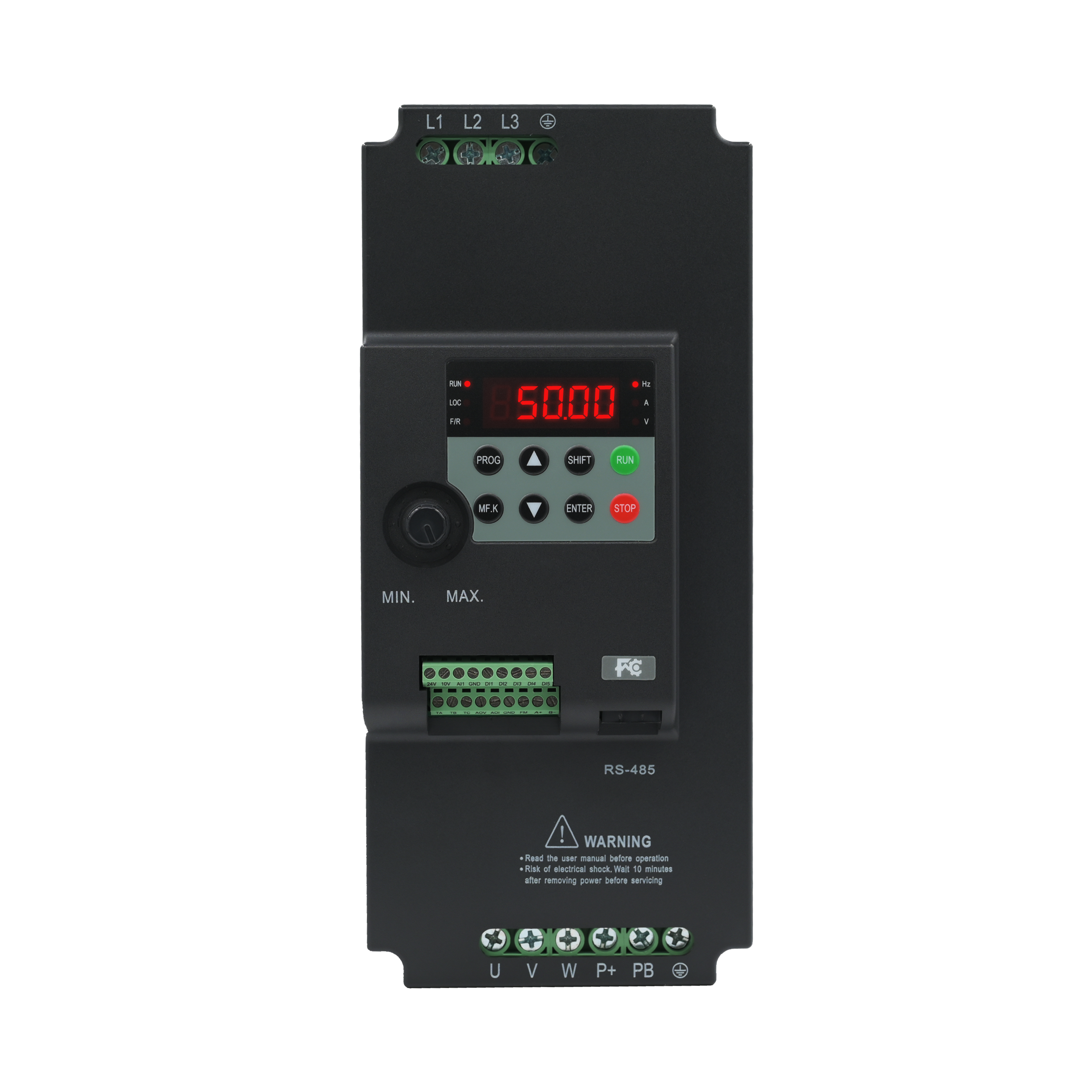

FC100E
JANSON CONTROLS
Chế độ điều khiển linh hoạt: Hỗ trợ điều khiển vectơ vòng mở và điều khiển V/F để đáp ứng nhu cầu của các kịch bản ứng dụng khác nhau.
Điều khiển độ chính xác cao: Trong chế độ vectơ vòng mở , độ chính xác của điều khiển cao tới ± 0,5%, đảm bảo hoạt động chính xác.
Công suất siêu tải: Dòng sản lượng được đánh giá 150% có thể kéo dài trong 1 phút, dòng điện đầu ra 180% có thể kéo dài trong 2 giây, đảm bảo độ tin cậy của thiết bị.
Cơ chế bảo vệ toàn diện: Với bảo vệ gian hàng quá điện áp, bảo vệ giới hạn hiện tại tự động, bảo vệ mất pha đầu ra và các cơ chế bảo vệ khác.
Kiểm soát chính xác: Hàm PID tích hợp, phù hợp cho các cảnh yêu cầu kiểm soát chính xác, cải thiện độ chính xác của kiểm soát. PLC đơn giản có thể đạt được thời gian và đầu ra nhiều tần số, cải thiện mức độ tự động hóa.
Các chức năng dành riêng cho ngành: Mô -đun chức năng tần số xoay vòng dệt tích hợp , được thiết kế đặc biệt cho ngành dệt may, để cải thiện tính linh hoạt của quy trình.
Giao diện giao tiếp: Giao diện truyền thông RS485 tiêu chuẩn , hỗ trợ giao tiếp Modbus RTU và thực hiện cài đặt tham số và điều khiển từ xa.
Lựa chọn sản phẩm
| Mục số | Động cơ thích ứng (KW) | Đầu vào dòng điện (a) | Dòng điện đầu ra (a) | Khả năng tỷ lệ (KVA) | W (mm) | H (mm) | D (mm) | W1 (mm) | H1 (mm) | GW (kg) |
| 1 pha đầu vào và đầu ra 3 pha 220V (-15% ~+15% dung sai) | ||||||||||
| FC100E-2S-0.4G | 0.4 | 6.5 | 2.1 | 0.7 | 85 | 142 | 116 | 73 | 136 | 1.0 |
| FC100E-2S-0,75G | 0.75 | 8.2 | 4 | 1.5 | ||||||
| FC100E-2S-1.5G | 1.5 | 14 | 7 | 3 | ||||||
| FC100E-2S-2.2G | 2.2 | 23 | 9.6 | 4 | ||||||
| FC100E-2S-4.0g | 4 | 39 | 16.5 | 5.9 | 106.5 | 240.5 | 148 | 96 | 230 | 3.0 |
| FC100E-2S-5.5G | 5.5 | 60 | 25 | 8.5 | ||||||
| 3 pha đầu vào và đầu ra 3 pha 220V (-15% ~+15% dung sai) | ||||||||||
| FC100E-2T-4.0g | 4 | 19 | 16.5 | 5.9 | 106.5 | 240.5 | 148 | 96 | 230 | 3 |
| FC100E-2T-5.5G | 5.5 | 28 | 25 | 8.5 | ||||||
| FC100E-2T-7.5G | 7.5 | 35 | 30 | 11 | ||||||
| 3 pha đầu vào và đầu ra 3 pha 380V (-15% ~+15% dung sai) | ||||||||||
| FC100E-4T-0,75G | 0.75 | 3.4 | 2.1 | 1.5 | 85 | 142 | 116 | 73 | 136 | 1.0 |
| FC100E-4T-1.5G | 1.5 | 5 | 3.8 | 3 | ||||||
| FC100E-4T-2.2G | 2.2 | 5.8 | 5.1 | 4 | ||||||
| FC100E-4T-4.0G | 4 | 10.5 | 9 | 5.9 | 95 | 180 | 120 | 83 | 168 | 2.0 |
| FC100E-4T-5.5G | 5.5 | 14.6 | 13 | 8.9 | ||||||
| FC100E-4T-7.5G | 7.5 | 19 | 17 | 11 | 106.5 | 240.5 | 148 | 96 | 230 | 3.0 |
| FC100E-4T-11G | 11 | 28 | 25 | 16 | ||||||
| FC100E-4T-15G | 15 | 35 | 32 | 21 | ||||||
| 1 pha đầu vào 220V và 3 pha 380V (-15% ~+15% dung sai) | ||||||||||
| FC100E-2S4T-0,75G | 0.75 | 7.5 | 2.5 | 1.5 | 85 | 142 | 116 | 73 | 136 | 1.0 |
| FC100E-2S4T-1.5G | 1.5 | 11 | 3.7 | 3 | ||||||
| FC100E-2S4T-2.2G | 2.2 | 15 | 5 | 4 | ||||||
| FC100E-2S4T-4.0G | 4 | 26 | 8.5 | 5.9 | 95 | 180 | 120 | 83 | 168 | 2.0 |
| FC100E-2S4T-5.5G | 5.5 | 39 | 13 | 8.9 | ||||||
| Đặc điểm kỹ thuật điện | |
| Điện áp đầu vào | Pha đơn/ba pha 200-240V, ba pha 380-440V |
| Biến động không quá ± 10%tỷ lệ mất cân bằng <3% | |
| Tần số đầu vào | 50/60Hz ± 5% |
| Điện áp đầu ra | Điện áp 0V－Input |
| Tần số đầu ra | Điều khiển vector ： 0 ～ 300Hz |
| Điều khiển V/F 0 ～ 3200Hz | |
| Hiệu suất | |
| Năng lực quá tải | Dòng điện đầu ra được đánh giá 150% trong 1 phút, 180% Dòng điện đầu ra trong 2 giây |
| Phương pháp kiểm soát | Điều khiển vector vòng mở (SVC), điều khiển V/F |
| Chạy phương thức cài đặt lệnh | Cài đặt bảng điều khiển 、 Cài đặt thiết bị đầu cuối bên ngoài Cài đặt giao tiếp |
| Phương pháp cài đặt tốc độ | Cài đặt kỹ thuật số, cài đặt tương tự/cài đặt xung, cài đặt giao tiếp |
| Độ phân giải cài đặt tốc độ | Cài đặt kỹ thuật số: 0,01Hz, Cài đặt tương tự: 1% x Tần số tối đa |
| Độ chính xác kiểm soát tốc độ | SVC ： ± 0,5% |
| Phạm vi điều khiển tốc độ | SVC 1: 100 |
| Phản ứng kiểm soát mô -men xoắn | SVC <200ms |
| Bắt đầu mô -men xoắn | SVC, 150% mô -men xoắn/0,5Hz |
| Tính năng đặc biệt | |
| Đầu vào và đầu ra có thể lập trình | Có thể chỉnh sửa chức năng đầu vào & đầu ra đầu ra |
| Quy trình điều chỉnh PID | Mô-đun PID quá trình tích hợp |
| Hàm PLC đơn giản | Mô-đun PLC đơn giản tích hợp, có thể nhận ra thời gian và đầu ra tần số đa phân đoạn |
| Chức năng lắc lư dệt may | Mô-đun chức năng tần số xoay dệt may tích hợp |
| Chức năng bảo vệ | |
| Gian hàng quá điện áp | Điện áp xe buýt điều khiển tự động để tránh lỗi quá điện áp |
| Bảo vệ giới hạn hiện tại tự động | Dòng điện đầu ra được tự động giới hạn để ngăn chặn các lỗi quá dòng |
| Quá tải trước báo cáo & báo động | Quá tải trước cảnh báo và bảo vệ |
| Bảo vệ mất pha đầu ra | Đầu ra mất tự động phát hiện tự động và chức năng báo động |
| Kiểm soát quá điện áp & tràn | Tự động giới hạn dòng điện và điện áp trong quá trình hoạt động để ngăn chặn sự vượt quá dòng điện và quá điện áp thường xuyên |
| Đầu ra bảo vệ ngắn | Chức năng bảo vệ hiệu quả cho đầu ra ngắn mạch xuống đất |
| Bảo vệ ngắn mạch pha đầu ra | Đầu ra, chức năng bảo vệ hiệu quả ngắn mạch interphase |
| Đầu vào & đầu ra | |
| Nguồn cung cấp năng lượng tương tự bên ngoài | +10V ， công suất tải 100mA |
| Nguồn cung cấp năng lượng kỹ thuật số bên ngoài | +24V ， công suất tải 200mA |
| Đầu vào tương tự | AI1, điện áp 0－10V/0-20ma |
| Đầu ra điện áp tương tự | AOV 0 0－10V |
| Đầu ra hiện tại tương tự | AOI ： 0－20ma |
| Đầu vào kỹ thuật số | DI1－DI5 （DI5 có thể được chọn làm tín hiệu xung tốc độ cao） |
| Đầu ra kỹ thuật số | Có thể chọn FM FM FM làm đầu ra tín hiệu xung tần số cao |
| Đầu ra rơle | TA/TB/TC - Xếp hạng liên hệ 250VAC/3A hoặc 30VDC/1A |
| Truyền thông Modbus | A+、 B- |
| Hiển thị hoạt động | |
| Hiển thị đèn LED | Đặt tần số, tần số đầu ra, điện áp đầu ra, dòng điện đầu ra, tốc độ động cơ, mô -men xoắn đầu ra, thiết bị đầu cuối kỹ thuật số, tham số trạng thái, tham số menu lập trình và mã lỗi, v.v. |
| Ánh sáng chỉ báo | 3 chỉ số đơn vị, 3 chỉ số trạng thái |
| Đặc điểm môi trường | |
| Nhiệt độ làm việc | -10－+40, Nhiệt độ tối đa là 50 ° C, thay đổi nhiệt độ không khí nhỏ hơn 0,5 ° C/phút, cần có 40－50 ℃ |
| Nhiệt độ môi trường lưu trữ | -40－+70 |
| Ứng dụng | Trong nhà, không có ánh sáng mặt trời trực tiếp, bụi, khí ăn mòn, khí dễ cháy, sương mù dầu, hơi nước, nước nhỏ giọt hoặc muối, v.v. |
| Độ cao | Dưới 1000 mét, cần thiết cho Derating trong hơn 1000 mét |
| Độ ẩm | Ít hơn 95%rh, không ngưng tụ |
| Khả năng chống rung | 3,5m/s² ở 2 ~ 9Hz, 10m/s² ở 9 ~ 200Hz (IEC60721-3-3) |
| Bằng cấp bảo vệ | IP20 |
| Mức độ ô nhiễm | Lớp 2 (ô nhiễm bụi khô, không dẫn điện) |
| Chứng nhận | |
| CE | Toàn bộ loạt đã thông qua chứng nhận CE |
| Phụ kiện tùy chọn | |

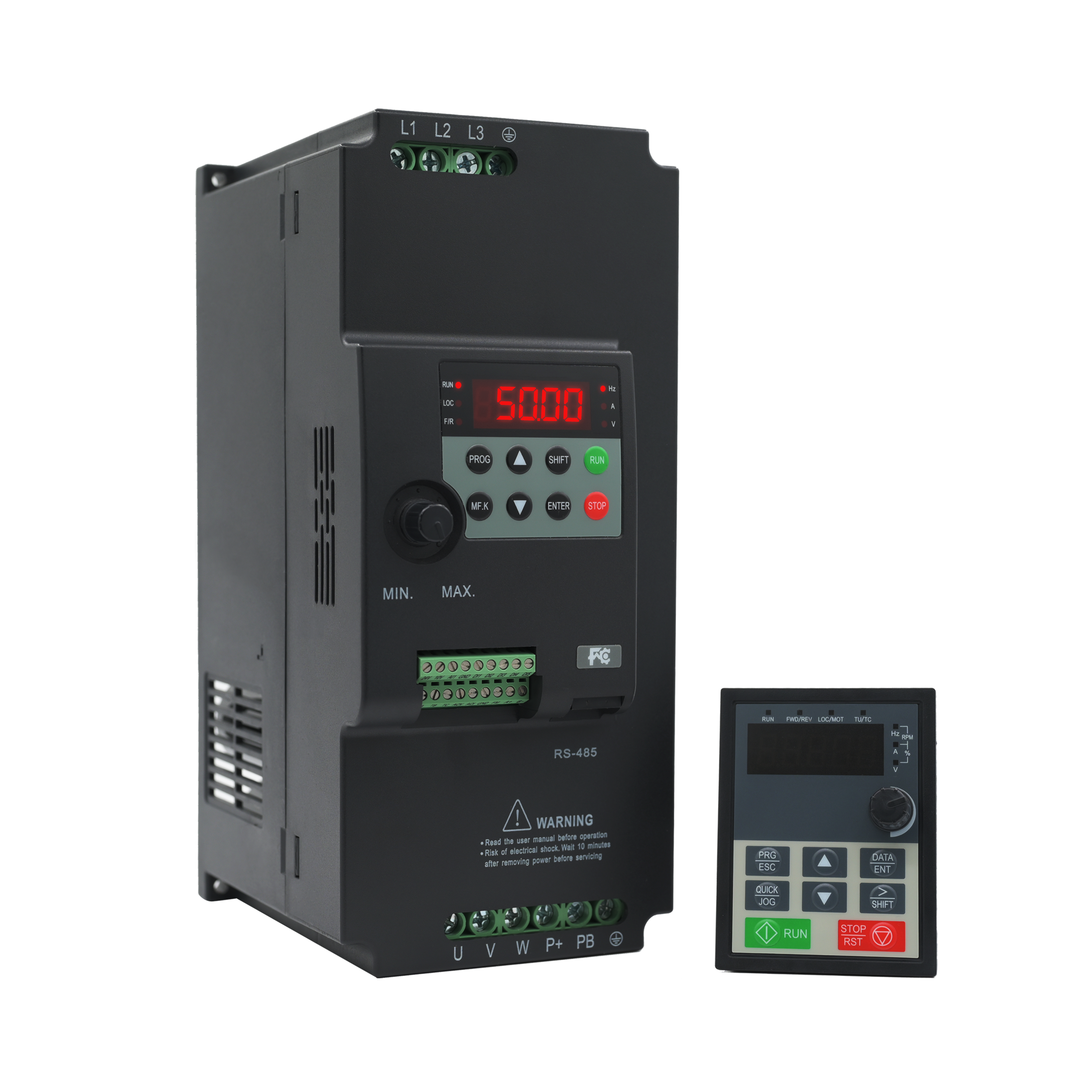

| Bàn phím | Toàn bộ loạt hỗ trợ bàn phím bên ngoài thông qua cáp mạng tiêu chuẩn |
