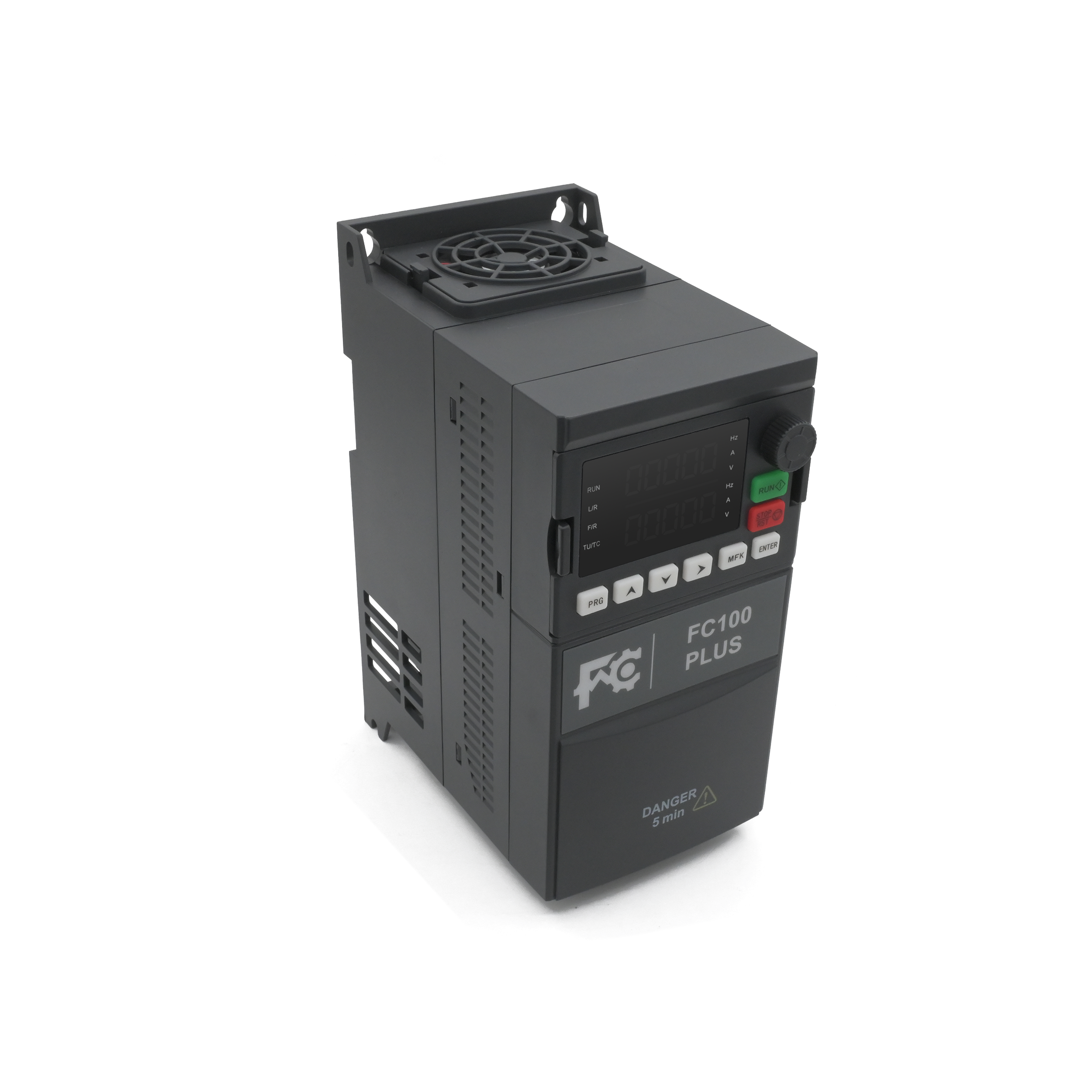

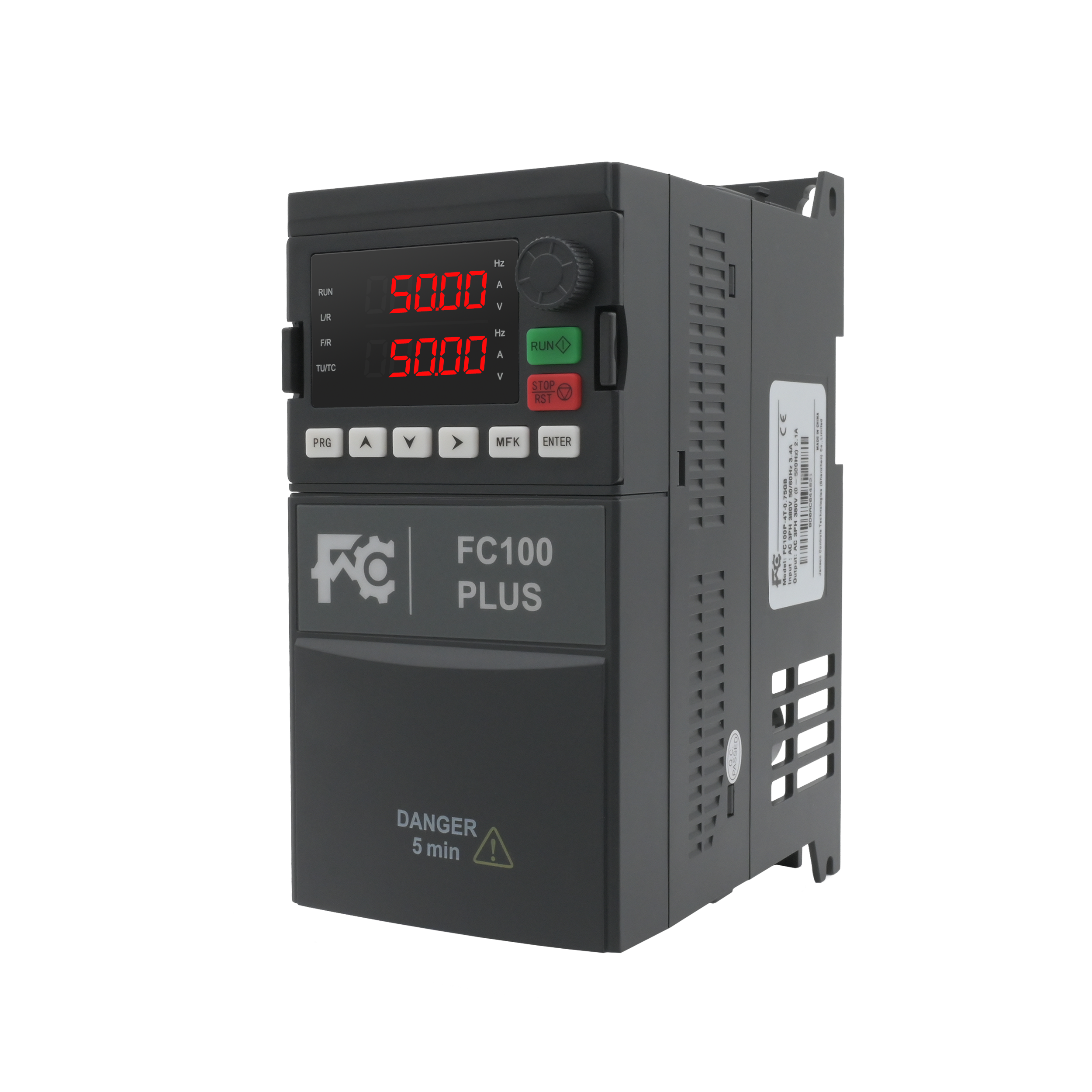

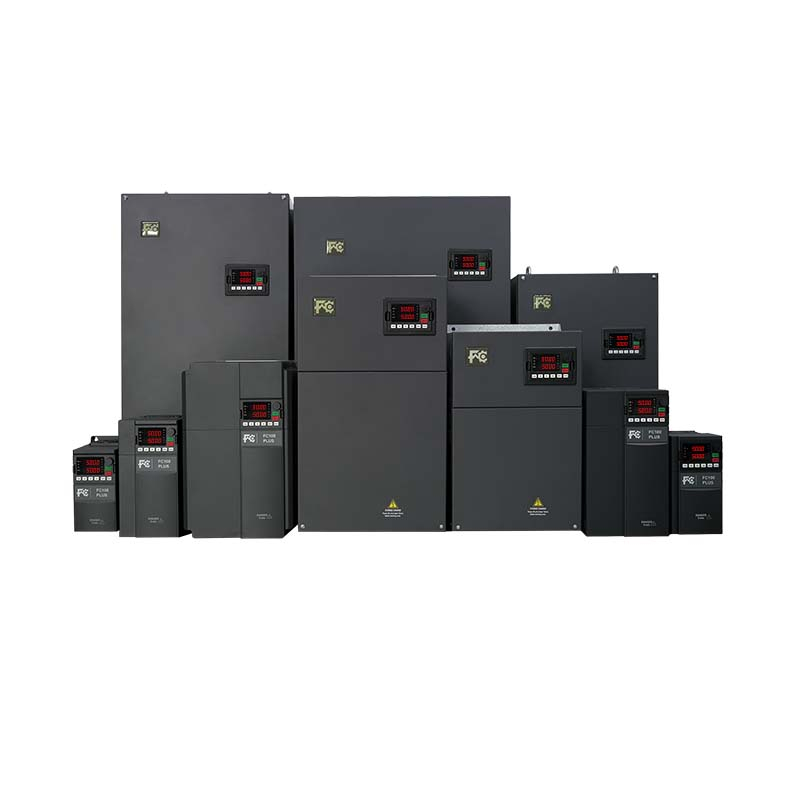

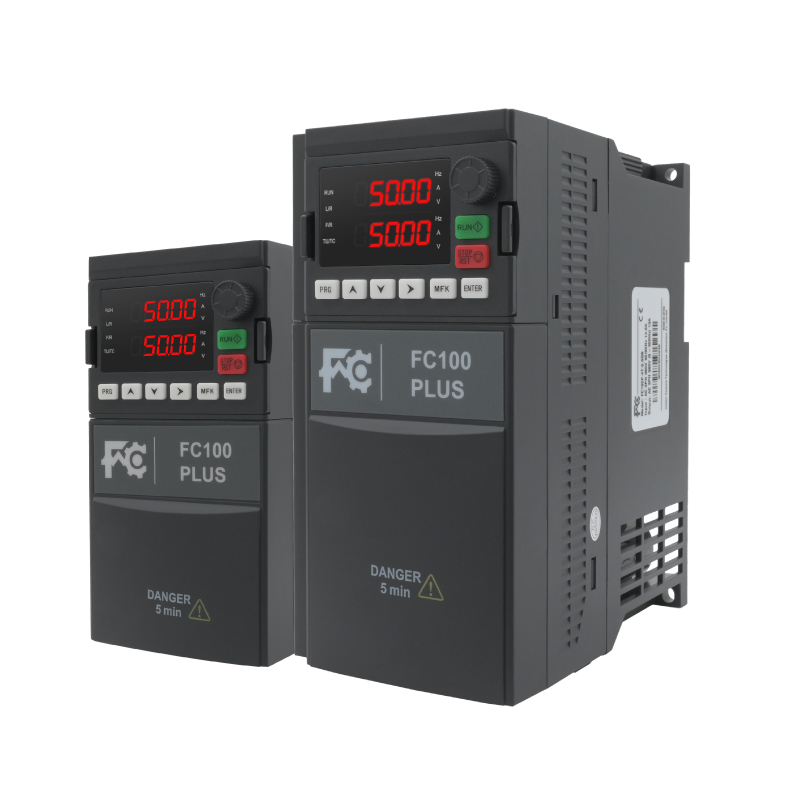

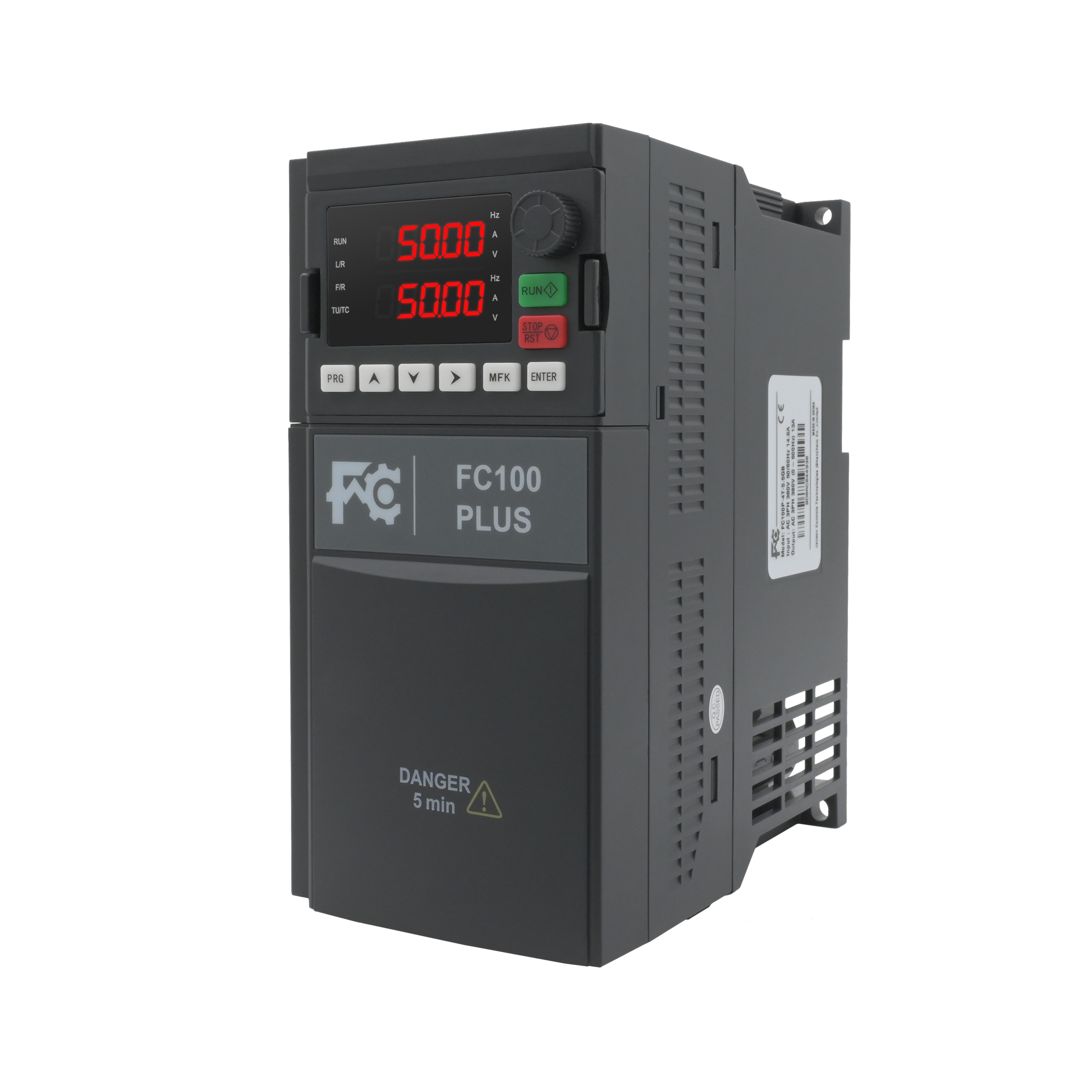

FC100P
JANSON CONTROLS
Mô -men xoắn khởi đầu cao: 150% @ 0,5Hz, hiệu suất bắt đầu tần số thấp mạnh.
Chế độ điều khiển linh hoạt: Điều khiển vectơ nâng cao , hỗ trợ điều khiển vectơ vòng mở và điều khiển V/F, đáp ứng nhu cầu của các kịch bản ứng dụng khác nhau.
Đầu vào điện áp rộng: 323-506V, công suất siêu tải (tải trọng 150% trong 1 phút), thích ứng với môi trường lưới điện phức tạp.
Phần cứng đáng tin cậy: Nền tảng phần cứng IGBT thế hệ mới được trang bị thiết kế ống dẫn khí độc lập để đảm bảo hoạt động ổn định lâu dài.
Tỷ lệ hiệu suất cao: Hỗ trợ lái xe đồng bộ nam châm vĩnh cửu và động cơ không đồng bộ
Các chức năng phong phú: Thiết bị đầu cuối đa chức năng (5DI, 2DO, 2AI, 2AO, 2RELAY), Mô-đun PID thích ứng tích hợp, hỗ trợ nhiều kịch bản ứng dụng.
Nhiều biện pháp bảo vệ: Nhiều cơ chế bảo vệ và xử lý lỗi linh hoạt đảm bảo hoạt động an toàn và ổn định của thiết bị.
Cấu trúc nhỏ gọn: Thiết kế nhỏ gọn, vận hành phân tách V/ F, bù điện áp tự động, để đáp ứng nhu cầu của ngành cung cấp năng lượng.
Các chức năng nâng cao: Theo dõi tốc độ, sơ đồ phanh được cải thiện, bù vùng chết tần số thấp , triệt tiêu dao động và cải thiện độ ổn định hoạt động.
Lựa chọn sản phẩm
| Mục số | Động cơ thích ứng (KW) | Đầu vào dòng điện (a) | Dòng điện đầu ra (a) | Khả năng tỷ lệ (KVA) | W (mm） | H (mm） | D (mm） | W1 (mm） | H1 (mm) | GW (kg) |
| Đầu vào pha 1/3 và đầu ra 3 pha 220V (-15% ~+15% dung sai) | ||||||||||
| FC100P-2S-0.4GB | 0.4 | 6.2 | 2.1 | 0.7 | 90 | 197 | 139 | 74 | 187 | 1.5 |
| FC100P-2S-0,75GB | 0.75 | 8.2 | 4 | 1.5 | ||||||
| FC100P-2S-1.5GB | 1.5 | 14 | 7 | 3 | ||||||
| FC100P-2S-2.2GB | 2.2 | 23 | 9.6 | 4 | ||||||
| FC100P-2S-4.0GB | 4 | 35 | 17 | 11 | 125 | 243 | 170 | 109 | 226 | 3.5 |
| FC100P-2S-5.5GB | 5.5 | 45 | 25 | 17 | 165 | 297 | 206 | 147 | 279 | 6 |
| FC100P-2S-7.5GB | 7.5 | 75 | 32 | 21 | ||||||
| FC100P-2S-11G (b) | 11 | 100 | 45 | 30 | 225 | 360 | 232 | 206 | 342 | 10 |
| FC100P-2S-15G (b) | 15 | 130 | 60 | 39 | 260 | 440 | 240 | 220 | 472 | 20 |
| 3 pha đầu vào và đầu ra 3 pha 220V (-15% ~+15% dung sai) | ||||||||||
| FC100P-2T-0.4GB | 0.4 | 3.4 | 2.1 | 1.5 | 90 | 197 | 139 | 74 | 187 | 1.5 |
| FC100P-2T-0,75GB | 0.75 | 5.0 | 3.8 | 3.0 | ||||||
| FC100P-2T-1.5GB | 1.5 | 5.8 | 5.1 | 4.0 | ||||||
| FC100P-2T-2.2GB | 2.2 | 10.5 | 9.0 | 5.9 | ||||||
| FC100P-2T-4.0GB | 4 | 20.5 | 17 | 11 | 102 | 202 | 162 | 90 | 189 | 3 |
| FC100P-2T-5.5GB | 5.5 | 26 | 25 | 17 | 125 | 243 | 170 | 109 | 226 | 3.5 |
| FC100P-2T-7.5GB | 7.5 | 35 | 32 | 21 | ||||||
| FC100P-2T-11GB | 11 | 47 | 45 | 30 | 165 | 297 | 206 | 147 | 279 | 6 |
| FC100P-2T-15GB | 15 | 62 | 60 | 39 | 225 | 360 | 232 | 206 | 342 | 10 |
| FC100P-2T-18.5G (b) | 18.5 | 77 | 70 | 24 | ||||||
| FC100P-2T-22G (b) | 22 | 92 | 80 | 30 | 260 | 440 | 240 | 220 | 420 | 20 |
| FC100P-2T-30G (b) | 30 | 113 | 110 | 39 | ||||||
| FC100P-2T-37G (b) | 37 | 156 | 152 | 114 | 300 | 555 | 280 | 240 | 535 | 33 |
| FC100P-2T-45G (b) | 45 | 180 | 176 | 134 | 338 | 580 | 325 | 270 | 560 | 50 |
| FC100P-2T-55G | 55 | 214 | 210 | 160 | ||||||
| FC100P-2T-75G | 75 | 307 | 304 | 231 | 400 | 780 | 350 | 320 | 756 | 75 |
| 3 pha đầu vào và đầu ra 3 pha 380V (-15% ~+15% dung sai) | ||||||||||
| FC100P-4T-0,75GB | 0.75 | 3.4 | 2.1 | 1.5 | 90 | 197 | 139 | 74 | 187 | 1.5 |
| FC100P-4T-1.5GB | 1.5 | 5 | 3.8 | 3 | ||||||
| FC100P-4T-2.2GB | 2.2 | 5.8 | 5.1 | 4 | ||||||
| FC100P-4T-4.0GB | 4 | 10.5 | 9 | 5.9 | ||||||
| FC100P-4T-5.5GB | 5.5 | 14.6 | 13 | 8.9 | 102 | 202 | 162 | 90 | 189 | 3 |
| FC100P-4T-7.5GB | 7.5 | 19 | 17 | 11 | ||||||
| FC100P-4T-11GB | 11 | 28 | 25 | 16 | 125 | 243 | 170 | 109 | 226 | 3.5 |
| FC100P-4T-15GB | 15 | 35 | 32 | 21 | ||||||
| FC100P-4T-18,5GB | 18.5 | 39 | 37 | 24 | 165 | 297 | 206 | 147 | 279 | 6 |
| FC100P-4T-22GB | 22 | 47 | 45 | 30 | ||||||
| FC100P-4T-30G (b) | 30 | 62 | 60 | 39 | 225 | 360 | 232 | 206 | 342 | 10 |
| FC100P-4T-37G (b) | 37 | 77 | 75 | 57 | ||||||
| FC100P-4T-45G (b) | 45 | 92 | 90 | 59 | 260 | 440 | 240 | 220 | 472 | 20 |
| FC100P-4T-55G (b) -M | 55 | 113 | 110 | 85 | 20 | |||||
| FC100P-4T-55G (b) | 55 | 113 | 110 | 85 | 300 | 555 | 280 | 240 | 535 | 25 |
| FC100P-4T-75G (b) | 75 | 156 | 152 | 114 | 33 | |||||
| FC100P-4T-90G | 90 | 180 | 176 | 134 | 338 | 580 | 325 | 270 | 560 | 50 |
| FC100P-4T-110G | 110 | 214 | 210 | 160 | ||||||
| FC100P-4T-132G | 132 | 256 | 253 | 192 | 400 | 780 | 350 | 320 | 756 | 75 |
| FC100P-4T-160G | 160 | 307 | 304 | 231 | ||||||
| FC100P-4T-185G | 185 | 345 | 340 | 236 | ||||||
| FC100P-4T-200G | 200 | 385 | 377 | 250 | 520 | 780 | 355 | 380 | 756 | 96 |
| FC100P-4T-220G | 220 | 430 | 426 | 280 | ||||||
| FC100P-4T-250G | 250 | 468 | 465 | 355 | 620 | 880 | 370 | 480 | 848 | 121 |
| FC100P-4T-280G | 280 | 525 | 520 | 396 | ||||||
| FC100P-4T-315G | 315 | 590 | 585 | 445 | 780 | 1350 | 394 | 620 | 1320 | 240 |
| FC100P-4T-355G | 355 | 665 | 650 | 500 | ||||||
| FC100P-4T-400G | 400 | 785 | 725 | 565 | 255 | |||||
| FC100P-4T-450G | 450 | 883 | 820 | 630 | ||||||
| Đặc điểm kỹ thuật điện | |
| Điện áp đầu vào | Pha đơn/ba pha 200-240V, ba pha 380-440V |
| Biến động không quá ± 10%tỷ lệ mất cân bằng <3%. | |
| Tần số đầu vào | 50/60Hz ± 5% |
| Điện áp đầu ra | 0v ~ điện áp đầu vào |
| Tần số đầu ra | Điều khiển vector ： 0 ~ 300Hz |
| Điều khiển V/F ： 0 ~ 500Hz | |
| Hiệu suất | |
| Năng lực quá tải | Dòng điện đầu ra được đánh giá 150% trong 1 phút, 180% Dòng điện đầu ra trong 2 giây |
| Phương pháp kiểm soát | Điều khiển vector vòng mở (SVC), điều khiển V/F |
| Chạy phương thức cài đặt lệnh | Cài đặt bảng điều khiển 、 Cài đặt thiết bị đầu cuối bên ngoài Cài đặt giao tiếp |
| Phương pháp cài đặt tốc độ | Cài đặt kỹ thuật số, cài đặt tương tự/cài đặt xung, cài đặt giao tiếp |
| Độ phân giải cài đặt tốc độ | Cài đặt kỹ thuật số: 0,01Hz, Cài đặt tương tự: 1% x Tần số tối đa |
| Độ chính xác kiểm soát tốc độ | SVC ： ± 0,5% |
| Phạm vi điều khiển tốc độ | SVC 1: 100 |
| Phản ứng kiểm soát mô -men xoắn | SVC <200ms |
| Bắt đầu mô -men xoắn | SVC, 150% mô -men xoắn/0,5Hz |
| Tính năng đặc biệt | |
| Đầu vào và đầu ra có thể lập trình | Có thể chỉnh sửa chức năng đầu vào & đầu ra đầu ra |
| Quy trình điều chỉnh PID | Mô-đun PID quá trình tích hợp |
| Hàm PLC đơn giản | Mô-đun PLC đơn giản tích hợp, có thể nhận ra thời gian và đầu ra tần số đa phân đoạn. |
| Chức năng lắc lư dệt may | Mô-đun chức năng tần số xoay dệt may tích hợp |
| Chức năng cung cấp nước | Tích hợp các macro thông số nguồn cung cấp nước áp suất liên tục |
| Chức năng máy khắc | Máy khắc tích hợp Macro tham số tần số cao |
| Chế độ hỏa hoạn | Bộ tham số chế độ lửa châu Âu tích hợp |
| Chức năng bảo vệ | |
| Gian hàng quá điện áp | Điện áp xe buýt điều khiển tự động để tránh lỗi quá điện áp |
| Bảo vệ giới hạn hiện tại tự động | Dòng điện đầu ra được tự động giới hạn để ngăn chặn các lỗi quá dòng |
| Quá tải trước báo cáo & báo động | Quá tải trước cảnh báo và bảo vệ |
| Bảo vệ mất pha đầu ra | Đầu ra mất tự động phát hiện tự động và chức năng báo động |
| Kiểm soát quá điện áp & tràn | Tự động giới hạn dòng điện và điện áp trong quá trình hoạt động để ngăn chặn sự vượt quá dòng điện và quá điện áp thường xuyên |
| Đầu ra bảo vệ ngắn | Chức năng bảo vệ hiệu quả cho đầu ra ngắn mạch xuống đất |
| Bảo vệ ngắn mạch pha đầu ra | Đầu ra, chức năng bảo vệ hiệu quả ngắn mạch interphase |
| Đầu vào & đầu ra | |
| Nguồn cung cấp năng lượng tương tự bên ngoài | +10V-GND |
| Nguồn cung cấp năng lượng kỹ thuật số bên ngoài | 24V-com |
| Đầu vào tương tự | AI1, điện áp 0－10V/0-20ma |
| AI2, điện áp 0－10V/0-20ma | |
| Đầu ra tương tự | AO1 - 0－10V/0－20ma （điện áp/hiện tại Tùy chọn） |
| AO2: 0 ~ 10V/0 ~ 20MA (điện áp/hiện tại tùy chọn) | |
| Đầu vào kỹ thuật số | DI1－DI5 có thể được chọn làm tín hiệu xung tốc độ cao） |
| Đầu ra kỹ thuật số | FM 、 AO2 ， FM có thể được chọn làm đầu ra tín hiệu xung tần số cao. |
| Đầu ra rơle | TA/TB/TC - Xếp hạng liên hệ 250VAC/3A hoặc 30VDC/1A |
| Truyền thông Modbus | A+、 B- |
| Hiển thị hoạt động | |
| Hiển thị đèn LED | Đặt tần số, tần số đầu ra, điện áp đầu ra, dòng điện đầu ra, tốc độ động cơ, mô -men xoắn đầu ra, thiết bị đầu cuối kỹ thuật số, tham số trạng thái, tham số menu lập trình và mã lỗi, v.v. |
| Ánh sáng chỉ báo | 3 chỉ số đơn vị, 4 chỉ số trạng thái |
| Đặc điểm môi trường | |
| Nhiệt độ làm việc | -10－+40, Nhiệt độ tối đa là 50 ° C, thay đổi nhiệt độ không khí nhỏ hơn 0,5 ° C/phút, cần có 40－50 ℃ |
| Nhiệt độ môi trường lưu trữ | -40－+70 |
| Ứng dụng | Trong nhà, không có ánh sáng mặt trời trực tiếp, bụi, khí ăn mòn, khí dễ cháy, sương mù dầu, hơi nước, nước nhỏ giọt hoặc muối, v.v. |
| Độ cao | Dưới 1000 mét, cần thiết cho Derating trong hơn 1000 mét |
| Độ ẩm | Ít hơn 95%rh, không ngưng tụ |
| Khả năng chống rung | 3,5m/s² ở 2-9Hz, 10m/s² ở 9-200Hz (IEC60721-3-3) |
| Bằng cấp bảo vệ | IP20 |
| Mức độ ô nhiễm | Lớp 2 (ô nhiễm bụi khô, không dẫn điện) |
| Chứng nhận | |
| CE | Toàn bộ loạt đã thông qua chứng nhận CE |
