Trong thế giới ngày càng được điện khí hóa, các bộ biến tần đóng một vai trò quan trọng trong việc chuyển đổi dòng điện trực tiếp (DC) thành dòng điện xen kẽ (AC) để cung cấp năng lượng cho mọi thứ từ các thiết bị gia đình đến máy móc công nghiệp. Tuy nhiên, không phải tất cả các bộ biến tần được tạo ra bằng nhau. Chất lượng của đầu ra AC có thể ảnh hưởng đáng kể đến hiệu suất của thiết bị, hiệu quả năng lượng và tuổi thọ của thiết bị được kết nối. Đây là nơi các bộ lọc sóng hình sin đi vào chơi. Được thiết kế để cải thiện chất lượng của đầu ra biến tần, các bộ lọc này đảm bảo sóng hình sin ổn định, sạch sẽ giúp tăng cường cả hiệu suất và độ tin cậy.
Bộ biến tần sóng hình sin là các thiết bị chuyển đổi năng lượng DC, thường là từ pin hoặc tấm pin mặt trời, thành nguồn AC. Mục tiêu là bắt chước sóng hình sin tinh khiết do lưới cung cấp, cung cấp điện áp mượt mà và dòng điện cho các thiết bị điện tử.
Bộ biến tần sóng hình sin tinh khiết : Cung cấp đầu ra AC sạch, chất lượng cao phù hợp cho các thiết bị điện tử nhạy cảm, thiết bị y tế và dụng cụ chính xác.
Các bộ biến tần sóng hình sin đã sửa đổi : cung cấp một dạng sóng ít chính xác hơn với các chuyển đổi nhanh chóng, có thể hoạt động cho các thiết bị đơn giản nhưng có thể gây ra sự không hiệu quả, nhiệt hoặc nhiễu trong các thiết bị nhạy cảm.
Ngay cả bộ biến tần chất lượng cao cũng có thể tạo ra một số biến dạng hài hòa hoặc nhiễu tần số cao, có thể làm giảm hiệu quả và tăng hao mòn trên các thiết bị được kết nối. Đây là nơi các bộ lọc sóng hình sin trở nên có giá trị.
Bộ lọc sóng hình sin là một thành phần điện được thiết kế để làm mịn và làm sạch dạng sóng đầu ra của biến tần. Bằng cách giảm sóng hài, gai điện áp và nhiễu điện từ (EMI), bộ lọc đảm bảo rằng đầu ra AC gần giống với sóng hình sin thuần túy.
Ức chế hài hòa : Giảm các thành phần tần số cao không mong muốn có thể làm hỏng các thiết bị nhạy cảm.
Giảm tiếng ồn : Giảm thiểu tiếng ngân nga có thể nghe được hoặc ù ù từ các thiết bị.
Ổn định điện áp : Đảm bảo rằng các dao động điện áp được làm mịn, bảo vệ thiết bị khỏi các gai hoặc giảm đột ngột.
Yếu tố công suất được cải thiện : Tối ưu hóa hiệu quả của việc sử dụng năng lượng, có thể làm giảm chi phí điện và kéo dài tuổi thọ biến tần.
Bằng cách giải quyết các vấn đề này, các bộ lọc sóng hình sin tăng cường cả hiệu suất và sự an toàn của các hệ thống kết nối biến tần.
Bộ lọc sóng hình sin cung cấp nhiều lợi thế cho cả hệ thống biến tần dân cư và công nghiệp. Bằng cách cải thiện chất lượng đầu ra AC, chúng không chỉ bảo vệ các thiết bị được kết nối mà còn tăng cường hiệu suất, hiệu quả và tuổi thọ của hệ thống tổng thể.
Các thiết bị điện tử hiện đại, từ máy tính và thiết bị y tế đến các hệ thống HVAC và đèn LED ánh sáng rất nhạy cảm với chất lượng điện. Các dạng sóng bị biến dạng hoặc 'Dirty ' từ các bộ biến tần có thể dẫn đến quá nóng, hành vi thất thường, giảm hiệu suất hoặc thậm chí là thiệt hại vĩnh viễn. Một bộ lọc sóng hình sin đảm bảo rằng đầu ra AC bắt chước chặt chẽ công suất ổn định, sạch sẽ từ lưới, cung cấp một nguồn năng lượng an toàn và đáng tin cậy cho các thiết bị nhạy cảm. Sự bảo vệ này đặc biệt quan trọng trong các môi trường nơi sử dụng các thiết bị quan trọng hoặc quan trọng, giảm nguy cơ sửa chữa hoặc thời gian chết tốn kém.
Tiếng ồn tần số cao và biến dạng hài hòa trong đầu ra biến tần làm giảm hiệu quả cung cấp năng lượng, dẫn đến tổn thất năng lượng không cần thiết và nhiệt dư thừa. Bằng cách lọc các thành phần không mong muốn này, các bộ lọc sóng hình sin cho phép biến tần hoạt động hiệu quả hơn, cung cấp năng lượng sạch hơn với chất thải tối thiểu. Cải thiện hiệu quả năng lượng chuyển thành tiêu thụ điện thấp hơn, giảm phát nhiệt và hoạt động thân thiện với môi trường hơn. Đối với các thiết lập công nghiệp với tải điện lớn, mức tăng hiệu quả này có thể dẫn đến tiết kiệm chi phí hoạt động đáng kể theo thời gian.
Ứng suất điện gây ra bởi biến dạng dạng sóng có thể tăng tốc độ hao mòn trên các thành phần biến tần, chẳng hạn như bóng bán dẫn, tụ điện và máy biến áp. Bộ lọc sóng hình sin làm giảm ứng suất này bằng cách làm mịn dạng sóng đầu ra, do đó làm giảm biến dạng nhiệt và điện. Điều này kéo dài tuổi thọ của chính biến tần và cũng bảo vệ các thiết bị được kết nối với nó. Theo thời gian, điều này đảm bảo hiệu suất phù hợp hơn, ít yêu cầu bảo trì hơn và nguồn cung cấp năng lượng đáng tin cậy hơn cho các hoạt động quan trọng.
Giao thoa điện từ (EMI) có thể phá vỡ các mạng truyền thông, thiết bị âm thanh/video, máy móc công nghiệp và các hệ thống điện tử khác. Trong cả môi trường công nghiệp và dân cư, EMI có thể gây ra sự cố, lỗi tín hiệu hoặc hiệu suất xuống cấp. Bằng cách ngăn chặn các sóng hài tần số cao và dao động điện áp làm mịn, các bộ lọc sóng hình sin làm giảm đáng kể EMI, đảm bảo hoạt động trơn tru trên tất cả các hệ thống. Lợi ích này đặc biệt quan trọng trong môi trường nhạy cảm hoặc công nghệ cao, trong đó hiệu suất không bị gián đoạn là rất cần thiết.
Nhìn chung, việc tích hợp bộ lọc sóng hình sin giúp tăng cường độ tin cậy của hệ thống, tối ưu hóa việc sử dụng năng lượng và bảo vệ cả bộ biến tần và thiết bị được kết nối, làm cho nó trở thành một thành phần quan trọng cho các hệ thống năng lượng hiện đại.
Bộ lọc sóng hình sin được sử dụng rộng rãi trên nhiều ngành công nghiệp và ứng dụng:
Hệ thống năng lượng mặt trời và năng lượng tái tạo : Sản lượng AC trơn tru đảm bảo sử dụng năng lượng hiệu quả và vận hành đáng tin cậy của các thiết bị gia dụng và thiết bị công nghiệp.
Các thiết bị y tế : Các dụng cụ nhạy cảm yêu cầu điều khiển điện áp chính xác cho các phép đo chính xác và hoạt động an toàn.
Máy móc công nghiệp : Động cơ và ổ đĩa được hưởng lợi từ năng lượng sạch, giảm nhiệt và hao mòn trong khi cải thiện hiệu suất.
Hệ thống âm thanh và video : Giảm tiếng ồn và biến dạng, cải thiện chất lượng âm thanh và hình ảnh tổng thể.
Hệ thống viễn thông : Đảm bảo sức mạnh ổn định cho các thiết bị truyền thông quan trọng, giảm nguy cơ gián đoạn tín hiệu.
Về bản chất, bất kỳ hệ thống nào dựa vào năng lượng AC chất lượng cao đều có thể được hưởng lợi từ việc tích hợp bộ lọc sóng hình sin.
Tùy thuộc vào loại ứng dụng và biến tần, một số thiết kế bộ lọc có sẵn:

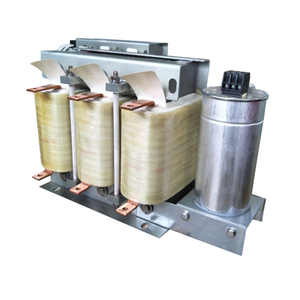

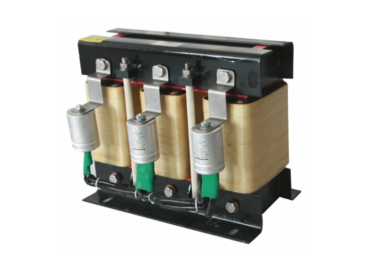

Các bộ lọc LC : Sử dụng cuộn cảm (L) và tụ điện (C) cho điện áp mịn và dạng sóng hiện tại. Phổ biến trong cả ứng dụng quy mô nhỏ và công nghiệp.
Các bộ lọc hoạt động : Sử dụng điện tử năng lượng để tự động biến dạng dạng sóng trong thời gian thực. Thường được sử dụng trong các thiết lập công nghiệp tiên tiến.
Bộ lọc lai : Kết hợp các thành phần thụ động và hoạt động để thực hiện tối ưu trong các ứng dụng nhạy cảm hoặc tải cao.
Chọn loại bộ lọc phù hợp phụ thuộc vào độ phức tạp của hệ thống biến tần, mức độ triệt tiêu hài hòa và độ nhạy của các thiết bị được kết nối.
Khi tích hợp bộ lọc sóng hình sin vào hệ thống biến tần, hãy xem xét các yếu tố sau:
Công suất tải : Đảm bảo bộ lọc có thể xử lý tải tối đa của các thiết bị được kết nối.
Điện áp và xếp hạng hiện tại : Kết hợp các thông số kỹ thuật của bộ lọc với đầu ra biến tần để tránh quá tải.
Mức giảm điều hòa : Chọn một bộ lọc đáp ứng sự ngăn chặn điều hòa cần thiết cho ứng dụng cụ thể của bạn.
Hiệu quả và kích thước : Các bộ lọc lớn hơn hoặc phức tạp hơn có thể cung cấp hiệu suất tốt hơn nhưng có thể chiếm nhiều không gian hơn và giảm hiệu quả hệ thống tổng thể.
Điều kiện môi trường : Các bộ lọc có thể cần phải chịu được biến động, độ ẩm hoặc độ rung của nhiệt độ tùy thuộc vào điều kiện lắp đặt.
Lựa chọn thích hợp đảm bảo hiệu suất tối ưu và tuổi thọ cho cả hệ thống biến tần và kết nối.
Cài đặt bộ lọc sóng hình sin thường đơn giản nhưng đòi hỏi phải xem xét cẩn thận vị trí và kết nối:
Gần với biến tần : Cài đặt bộ lọc gần với đầu ra biến tần đảm bảo ức chế nhiễu tối đa.
Tính toàn vẹn của kết nối : Kết nối an toàn, độ bền thấp làm giảm việc tạo nhiệt và cải thiện hiệu suất của bộ lọc.
Kiểm tra định kỳ : Kiểm tra các kết nối lỏng lẻo, ăn mòn hoặc hao mòn thành phần để duy trì hiệu quả.
Xác minh khả năng tương thích : Đảm bảo bộ lọc tương thích với cả hai loại biến tần và đặc điểm tải để ngăn ngừa sự không hiệu quả hoặc trục trặc.
Bảo trì định kỳ là đơn giản nhưng quan trọng, đảm bảo hệ thống biến tần tiếp tục hoạt động an toàn và hiệu quả.
Các bộ lọc sóng hình sin đóng vai trò then chốt trong việc tăng cường hiệu suất biến tần, bảo vệ các thiết bị điện tử nhạy cảm và cải thiện hiệu quả năng lượng. Bằng cách giảm biến dạng sóng hài, tiếng ồn và dao động điện áp, các bộ lọc này đảm bảo đầu ra AC trơn tru, đáng tin cậy và an toàn, cho dù là các ứng dụng năng lượng dân cư, công nghiệp hoặc tái tạo.
Đối với các doanh nghiệp và các chuyên gia tìm kiếm các bộ lọc sóng hình sin chất lượng cao, Janson Controls Technologies (Shenzhen) Co., Ltd. cung cấp các giải pháp đáng tin cậy phù hợp với các ứng dụng biến tần khác nhau. Với chuyên môn về các hệ thống điện tiên tiến và sản xuất chính xác, họ cung cấp các sản phẩm tăng cường hiệu suất và độ tin cậy. Để khám phá phạm vi bộ lọc sóng hình sin của họ và tìm giải pháp tốt nhất cho thiết lập biến tần của bạn, công ty này là một điểm liên lạc tuyệt vời.
