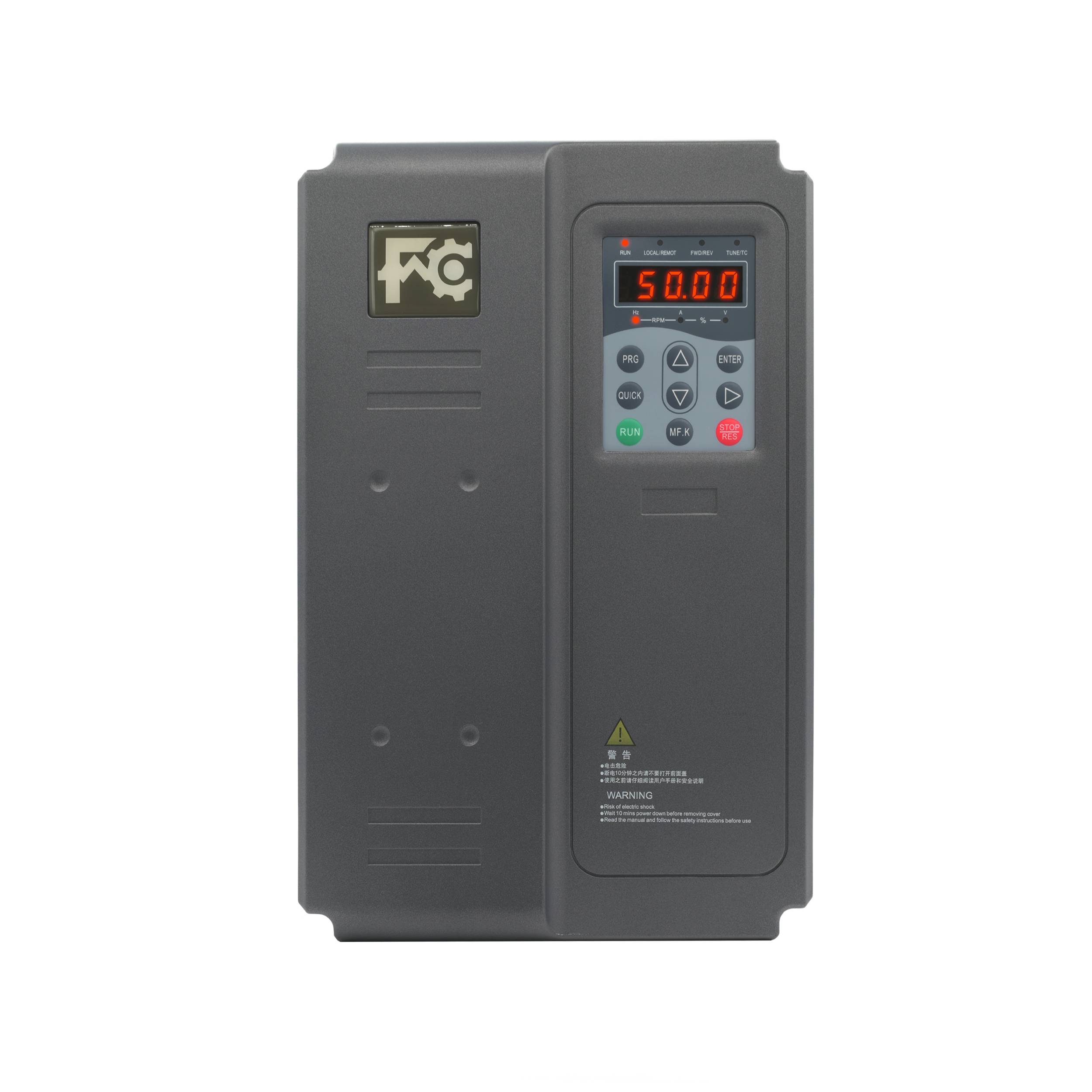

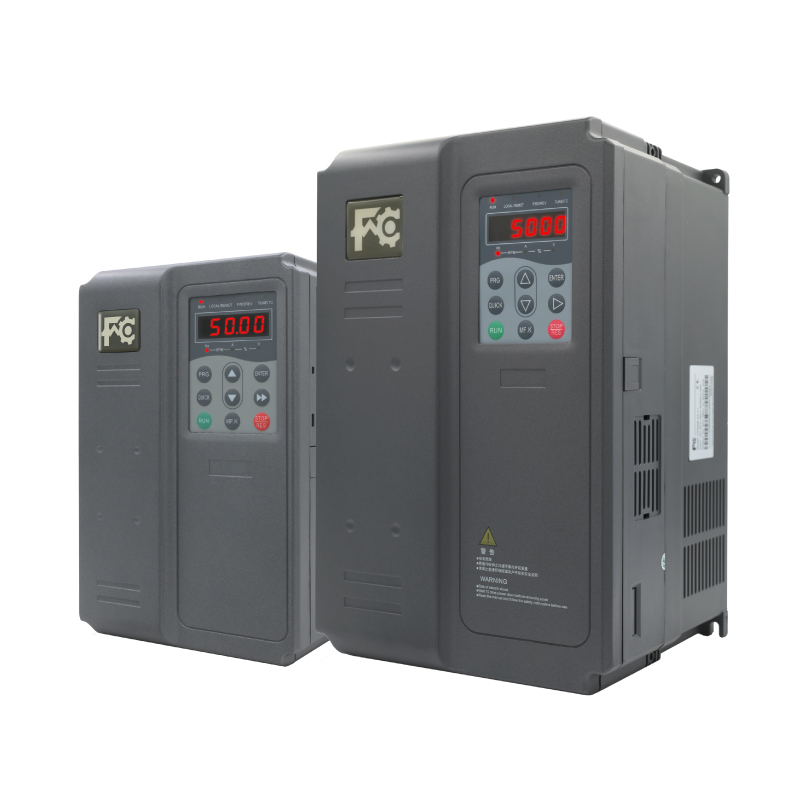

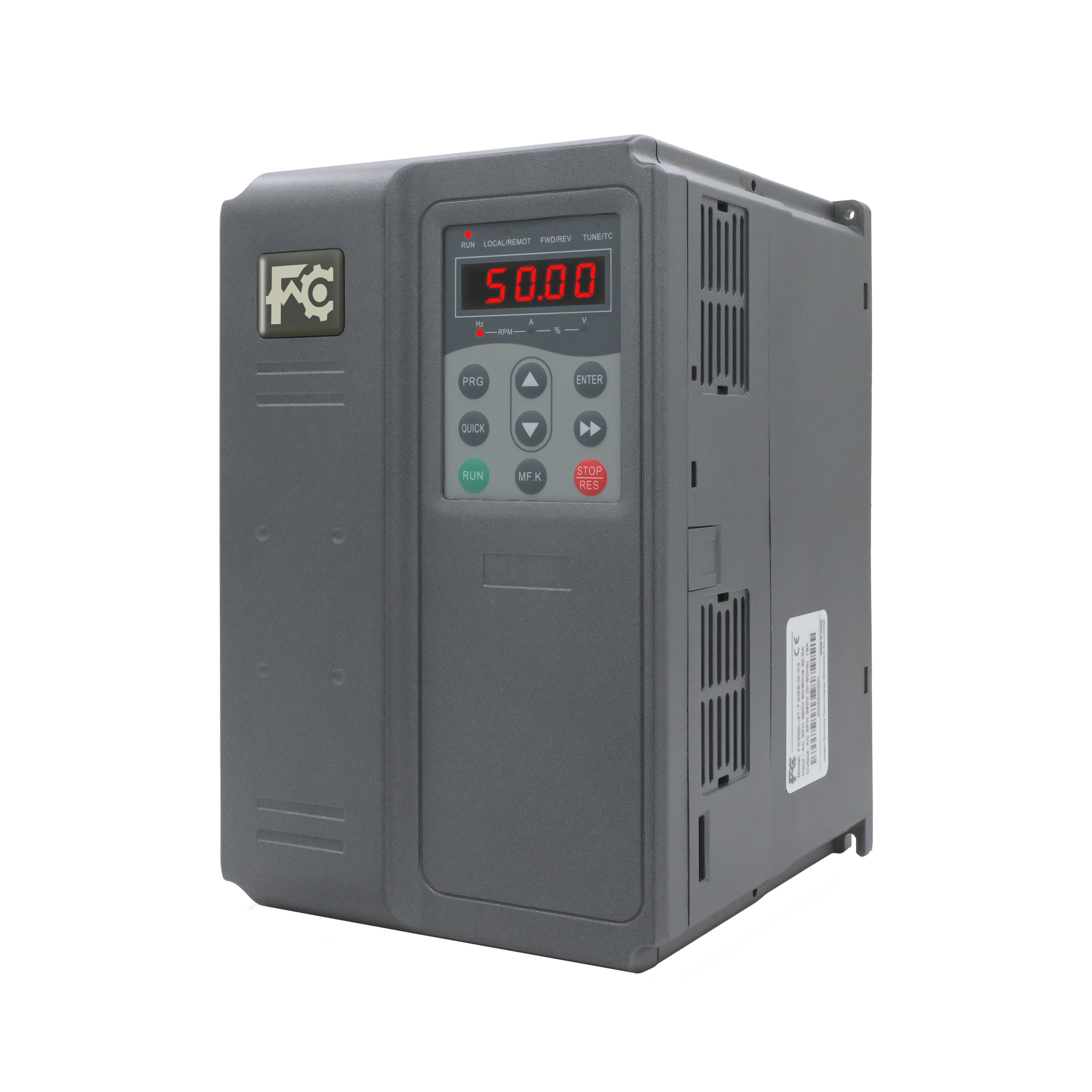

FC320L
JANSON CONTROLS
Sự phù hợp: Thích hợp cho việc điều khiển ổ đĩa của động cơ đồng bộ nam châm vĩnh cửu và động cơ không đồng bộ, được trang bị nhiều giao diện bộ mã hóa quay.
Các chức năng thang máy phong phú: Tính năng một loạt các chức năng thang máy, bao gồm cho phép phát hiện, điều khiển tiếp xúc phanh, điều khiển tiếp xúc đầu ra, phán đoán giảm tốc bắt buộc, bảo vệ quá mức, phát hiện độ lệch tốc độ, mở cửa sớm , phát hiện bám dính, phát hiện quá nhiệt và bù trước . Những chức năng đặc biệt này làm cho kiểm soát thang máy đơn giản và dễ dàng.
Điều chỉnh thông minh: Có khả năng tự điều chỉnh các thông số động cơ, hỗ trợ cả tĩnh và điều chỉnh đầy đủ. Xử lý đường cong khởi động linh hoạt, cài đặt đường cong S đa phân khúc và cài đặt thời gian tăng tốc và giảm tốc 4 cấp đảm bảo đi thang máy thoải mái.
Các tính năng thuận tiện: Được trang bị chức năng hoạt động pin thực tế, cho phép đầu vào công suất 48V cho tự cứu trợ mất điện. Thiết kế một khóa duy nhất của bảng điều khiển đơn giản hóa các hoạt động bàn phím phức tạp. Cổng RJ45 cho phép kết nối ở bất kỳ vị trí nào, tạo điều kiện gỡ lỗi thang máy. Lò phản ứng DC tích hợp và đơn vị phanh cải thiện hệ số công suất đầu ra của hệ thống và giảm chi phí của các thành phần hệ thống điện bên ngoài.
Thiết kế đáng tin cậy: Toàn bộ loạt phim có thiết kế ống dẫn khí độc lập, thiết kế chống sét chuyên nghiệp, nền tảng sản xuất và chế biến chuyên nghiệp và điều khiển quy trình tiên tiến để đảm bảo chất lượng biến tần thang máy FC320L dành riêng.
| Mục số | Động cơ thích nghi (kw) | Đầu vào dòng điện (a) | Dòng điện đầu ra (a) | Khả năng tỷ lệ (KVA) | W (mm) | H (mm) | D (mm) | W1 (mm) | H1 (mm) | GW (kg) |
| Đầu vào pha 1/3 và đầu ra 3 pha 380V (-15% ~+15% dung sai) | ||||||||||
| FC320L-4T-4.0GB | 4 | 10.5 | 9 | 5.9 | 160 | 248 | 183 | 148 | 236 | 2.5 |
| FC320L-4T-5.5GB | 5.5 | 14.8 | 13 | 8.9 | ||||||
| FC320L-4T-7.5GB-M | 7.5 | 20.5 | 18 | 11 | ||||||
| FC320L-4T-7.5GB | 7.5 | 19 | 17 | 11 | 208 | 322 | 192 | 190 | 305 | 6.5 |
| FC320L-4T-11GB | 11 | 28 | 25 | 16 | 6.8 | |||||
| FC320L-4T-15GB | 15 | 35 | 32 | 21 | 7.3 | |||||
| Mục số | Nhận xét | ||||||||||
| 320L-PG-A4 | Bộ mã hóa AB tăng | ||||||||||
| 320L-PG-C | Bộ mã hóa tội lỗi/cos | ||||||||||
| 320L-PG-C2 | |||||||||||
| 320L-PG-C3 | |||||||||||
| 320L-PG-B | Bộ mã hóa UVW | ||||||||||
| 320L-PG-C5 | Endat bộ mã hóa tuyệt đối | ||||||||||
| Thông số kỹ thuật cơ bản | |
| Tần số sóng mang | 2kHz ～ 16kHz Theo đặc điểm tải, tần số sóng mang được điều chỉnh tự động |
| Độ phân giải tần số đầu vào | Cài đặt kỹ thuật số 0,01Hz |
| Cài đặt tương tự: Tần số tối đa × 0,1% | |
| Độ chính xác tần số đầu ra | Cài đặt kỹ thuật số: Tần số tối đa × ± 0,01% |
| Cài đặt tương tự: Tần số tối đa × ± 0,01% | |
| Phương pháp kiểm soát | Điều khiển vector vòng mở (SVC)/ điều khiển vector vòng kín (FVC)/ điều khiển VF |
| Bắt đầu mô -men xoắn | 0,5Hz/180%SVC） 0Hz/200%（FVC） |
| Phạm vi tốc độ | 1 ： 100 （SVC）/1 |
| Độ chính xác tốc độ ổn định | ± 0,5%SVC） ± 0,05%（FVC） |
| Năng lực quá tải | Xếp hạng 150% trong 60 giây; Xếp hạng 180% trong 1 giây. |
| Điều chỉnh động cơ | Điều chỉnh với tải; Điều chỉnh mà không tải |
| Đường cong tăng tốc và giảm tốc | Phương pháp gia tốc và giảm tốc đường cong tuyến tính hoặc S; Bốn bộ thời gian tăng tốc và giảm tốc và bốn bộ cài đặt đường cong S; sự kết hợp khác nhau |
| Kiểm soát bảo trì | Có thể được chỉ định bởi bất kỳ số tốc độ nào |
| Hoạt động đa tốc độ | Nhận ra hoạt động tối đa 8 cấp |
| Bộ điều chỉnh điện áp tự động （AVR） | Khi điện áp lưới thay đổi, nó có thể tự động giữ cho điện áp đầu ra không đổi |
| Hiển thị và hoạt động | |
| Hiển thị đèn LED | Có thể hiển thị tần số cài đặt, tần số đầu ra, điện áp đầu ra, dòng điện đầu ra và các tham số khác. |
| Chức năng bảo vệ | Phát hiện ngắn mạch, bảo vệ mất pha đầu vào và đầu ra, bảo vệ quá dòng, bảo vệ quá điện áp, bảo vệ dưới điện áp 40 loại bảo vệ. |
| Khóa khóa và lựa chọn chức năng | Nhận ra việc khóa một phần hoặc hoàn toàn của các phím, và xác định phạm vi hành động của một số khóa để ngăn ngừa lạm dụng. |
| Cá nhân hóa | |
| Thiết bị thiết bị ngoại vi tự kiểm tra an toàn | Nó có thể nhận ra sự phát hiện an toàn của các thiết bị ngoại vi như nối đất, ngắn mạch, v.v. |
| Hoạt động khẩn cấp mất điện | Thực hiện đơn giản và thuận tiện cho kế hoạch vận hành khẩn cấp |
| Bảo vệ quá tốc độ | Chức năng bảo vệ quá mức thang máy tích hợp; Nhiều tùy chọn hành động |
| Đánh giá độ lệch tốc độ | Chức năng phát hiện độ lệch tốc độ tích hợp; Khám phá những nguy hiểm tiềm ẩn của thang máy trong thời gian. |
| Chức năng thay đổi cưỡng bức | Nó có chức năng phát hiện thay đổi tốc độ bắt buộc; Nó có thể ngăn chặn thang máy bay lên đỉnh và ngồi xổm ở phía dưới. |
| Chức năng lắp ghép trực tiếp | Kết hợp với các lệnh nối trực tiếp cho hoạt động không có thu thập dữ liệu |
| Phát hiện nhiệt độ động cơ | Đánh giá kịp thời nhiệt độ động cơ để loại bỏ các mối nguy hiểm an toàn tiềm ẩn |
| Bắt đầu bồi thường | Ba phương pháp bù mô -men xoắn bắt đầu: analog, kỹ thuật số, không cân |
| Nút nhanh | Menu phím tắt do người dùng xác định |
| Kiểm soát thời gian | Chức năng điều khiển thời gian thuận tiện |
| Đặc điểm đầu vào và đầu ra | |
| Chạy kênh lệnh | Hai kênh: Bảng điều khiển đã cho, thiết bị đầu cuối điều khiển được cho. |
| Nguồn tần số | 4 Nguồn tần số: Tham chiếu kỹ thuật số, tham chiếu đa tốc độ, tham chiếu điện áp tương tự 1 và tham chiếu điện áp tương tự 2 tham chiếu. |
| Đầu vào đầu vào | 10 Thiết bị đầu cuối đầu vào kỹ thuật số, một trong số đó có thể được sử dụng làm đầu vào xung tốc độ cao, tương thích với chế độ đầu vào PNP hoặc NPN hoạt động. |
| 2 Các đầu vào đầu vào tương tự, một trong số đó chỉ có thể được sử dụng làm đầu vào điện áp và phần còn lại có thể được sử dụng làm đầu vào điện áp hoặc đầu vào hiện tại. | |
| Đầu ra thiết bị đầu ra | 3 Thiết bị đầu ra kỹ thuật số |
| 2 Thiết bị đầu ra đầu ra tiếp sức | |
| 1 kênh đầu ra đầu ra tương tự, 0/4 ~ 20mA hoặc 0/2 ~ 10V có thể được chọn tương ứng, có thể nhận ra đầu ra của các đại lượng vật lý như đặt tần số và tần số đầu ra | |
| Đặc điểm môi trường | |
| Nhiệt độ làm việc | -10 ~+40, lên đến 50, thay đổi nhiệt độ không khí nhỏ hơn 0,5 ℃/phút |
| Nhiệt độ lưu trữ | -40 ~+70 |
| Nhân dịp ứng dụng | Trong nhà, không có ánh sáng mặt trời trực tiếp, bụi, khí ăn mòn, khí dễ cháy, sương mù dầu, hơi nước, nước nhỏ giọt hoặc muối, v.v. |
| Độ cao | Dưới 1000 mét, cần thiết cho Derating trong hơn 1000 mét |
| Độ ẩm | Ít hơn 95%rh, không ngưng tụ |
| Khả năng chống rung | 3,5m/s² ở 2-9Hz, 10m/s² ở 9-200Hz (IEC60721-3-3) |
| Bằng cấp bảo vệ | IP20 |
| Mức độ ô nhiễm | Lớp 2 (ô nhiễm bụi khô, không dẫn điện) |
